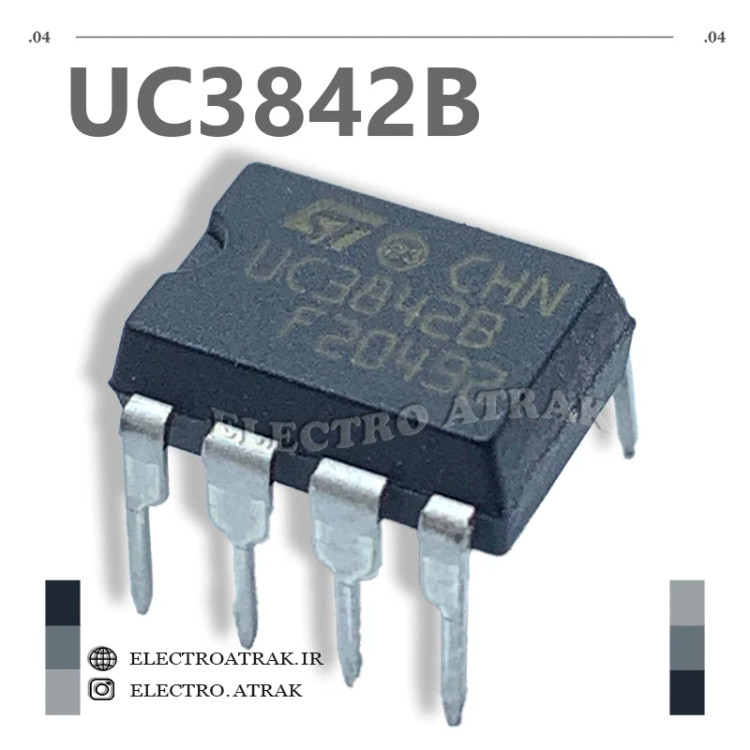

آیسی PWM کنترلر UC3842B

🔴 آیسی PWM کنترلر UC3842B

توضیحات کوتاه:
UC3842B یک کنترل‌کننده PWM جریان‌حالت (Current-Mode) با کارایی بالا است که برای طراحی منابع تغذیه سوئیچینگ (SMPS) آفلاین و مبدل‌های DC-DC با حداقل قطعات خارجی بهینه شده است . این آیسی دارای نوسان‌ساز دقیق برای کنترل چرخه وظیفه، تقویت‌کننده خطا با بهره بالا و خروجی توتم‌پل با جریان بالا (تا ۱ آمپر) برای درایو مستقیم ماسفت‌های قدرت است . تفاوت اصلی این نسخه با UC3843 در آستانه راه‌اندازی (UVLO) بالاتر آن است: ۱۶ ولت روشن و ۱۰ ولت خاموش، که آن را برای کاربردهای آفلاین (متصل به برق شهر) ایده‌آل می‌کند .

ویژگی‌ها:
✅ فرکانس کاری: تا ۵۰۰ کیلوهرتز
✅ جریان خروجی: تا ۱ آمپر (خروجی توتم‌پل)
✅ ولتاژ کاری: ۱۰ تا ۳۰ ولت
✅ ولتاژ راه‌اندازی (UVLO): ۱۶ ولت (روشن) / ۱۰ ولت (خاموش)
✅ جریان راه‌اندازی: کمتر از ۰.۵ میلی‌آمپر
✅ چرخه وظیفه (Duty Cycle): تا ۹۶%
✅ حفاظت‌ها: محدودسازی جریان تدریجی، قفل زیرولتاژ با هیسترزیس، سرکوب پالس دوبل
✅ دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد
✅ بسته‌بندی: DIP-8، SOIC-8، SOIC-14

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) آفلاین – به دلیل آستانه راه‌اندازی ۱۶ ولت، گزینه‌ای ایده‌آل برای طراحی منابع تغذیه متصل به برق شهر با راندمان بالا و ایزولاسیون کامل

مبدل‌های DC-DC فلای‌بک و فوروارد – طراحی مبدل‌های ایزوله با تعداد قطعات کم و عملکرد پایدار

شارژرهای باتری و درایورهای LED پرقدرت – تأمین جریان کنترل‌شده با قابلیت محدودسازی جریان تدریجی

پروژه‌های آموزشی و دی‌آی‌وای – ساخت مبدل‌های قابل تنظیم برای آزمایشگاه و پروژه‌های شخصی

نکته فنی: تفاوت اصلی بین مدل‌های UC3842B و UC3843B در آستانه UVLO است. نسخه B (مانند UC3842B) دارای هیسترزیس ۶ ولتی است که عملکرد پایدارتری در شرایط نوسان ولتاژ ارائه می‌دهد . همچنین ویژگی‌های حفاظتی بهبودیافته‌ای نسبت به نسخه‌های قدیمی‌تر دارد.
