آیسی آپ امپ UA741

🔴 آیسی آپ امپ UA741

توضیحات کوتاه:

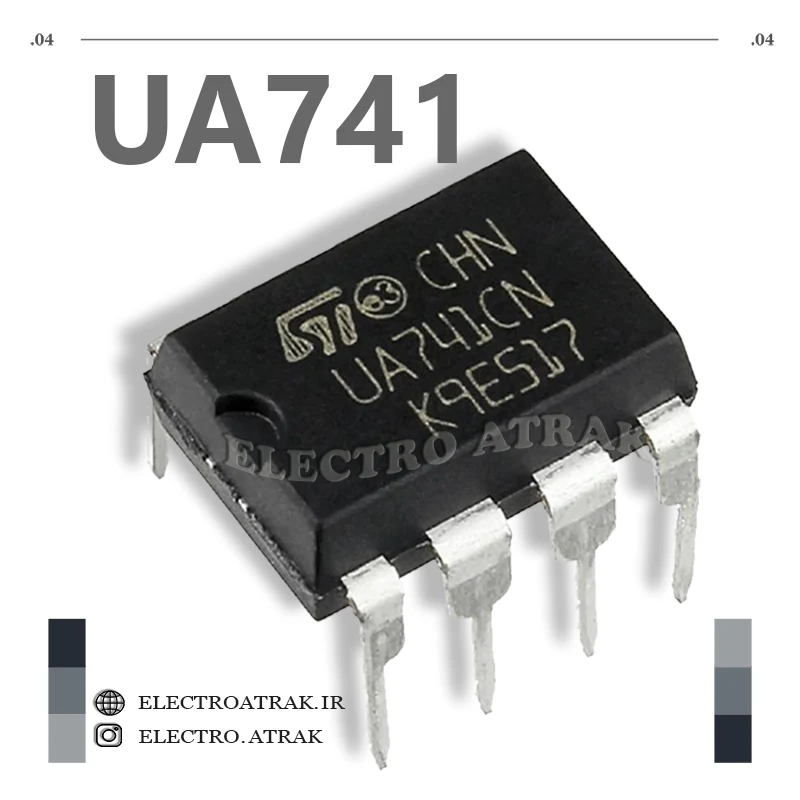

آیسی UA741 یک تقویت‌کننده عملیاتی (Op-Amp) همه‌کاره و کلاسیک است که به دلیل پایداری بالا و عدم نیاز به قطعات خارجی برای جبران فرکانس، به یکی از استانداردهای صنعت الکترونیک تبدیل شده است . این آیسی با ولتاژ تغذیه دوگانه ±۱۵ ولت (حداکثر ±۲۲ ولت) کار کرده و به دلیل دارا بودن حفاظت اتصال کوتاه و مقاومت در برابر قفل‌شدگی (Latch-Up)، گزینه‌ای مطمئن برای طراحی‌های آنالوگ است . مشخصات کلیدی آن شامل ولتاژ افست ورودی ۱ تا ۵ میلی‌ولت، نرخ چرخش (Slew Rate) ۰.۵ ولت بر میکروثانیه و پهنای باند بهره ۱ مگاهرتز است . این آیسی در بسته‌بندی‌های DIP-8 و SO-8 با گریدهای دمایی مختلف (مصرفی، صنعتی و نظامی) عرضه می‌شود .

ویژگی‌ها:
✅ ولتاژ تغذیه: ±۵ ولت تا ±۲۲ ولت (توصیه: ±۱۵ ولت)
✅ ولتاژ افست ورودی: ۱ تا ۵ میلی‌ولت (تایپیکال ۱ میلی‌ولت)
✅ جریان بایاس ورودی: ۱۰ تا ۱۰۰ نانوآمپر (تایپیکال ۱۰ نانوآمپر)
✅ بهره ولتاژ حلقه‌باز: ۵۰ تا ۲۰۰ ولت بر میلی‌ولت (۱۰۰ دسی‌بل)
✅ نرخ چرخش (Slew Rate): ۰.۵ ولت بر میکروثانیه
✅ پهنای باند بهره (GBP): ۱ مگاهرتز
✅ محدوده ولتاژ ورودی حالت مشترک: ±۱۲ ولت (در تغذیه ±۱۵ ولت)
✅ نسبت حذف حالت مشترک (CMRR): ۷۰ تا ۹۰ دسی‌بل
✅ جریان مصرفی: ۱ تا ۲.۸ میلی‌آمپر
✅ جریان خروجی اتصال کوتاه: ۱۰ تا ۳۵ میلی‌آمپر
✅ حفاظت‌ها: اتصال کوتاه خروجی (نامحدود)، مقاوم در برابر قفل‌شدگی
✅ جبران‌سازی فرکانس: داخلی (نیاز به قطعه خارجی ندارد)
✅ قابلیت تنظیم افست: پین‌های ۱ و ۵ برای اتصال پتانسیومتر ۱۰ کیلو اهم
✅ دمای کاری: ۰ تا ۷۰ درجه (مدل C)، ۴۰- تا ۱۰۵+ درجه (مدل I)، ۵۵- تا ۱۲۵+ درجه (مدل M/A)
✅ بسته‌بندی: DIP-8، SO-8

کاربردهای عملی:
تقویت‌کننده‌های عمومی (General Purpose) – به عنوان یک آپ امپ همه‌کاره در مدارات آنالوگ و دیجیتال برای تقویت سیگنال‌های ضعیف، فیلترینگ و بافر کردن ورودی‌ها

میکسرهای صوتی حرفه‌ای (Pro Audio Mixers) – در تجهیزات صوتی و ضبط استودیویی به دلیل عملکرد پایدار و نویز قابل قبول

بافر امپدانس بالا (Voltage Follower) – جداسازی سنسورهای با امپدانس بالا (مانند میکروفون) از بارهای با امپدانس پایین با بهره واحد

فیلترهای اکتیو (Active Filters) – ساخت فیلترهای پایین‌گذر، بالاگذر و میان‌گذر در مدارات صوتی و مخابراتی

جمع‌کننده و انتگرال‌گیر (Summing Amplifier / Integrator) – در مدارات پردازش سیگنال آنالوگ، کنترل‌کننده‌های PID و سیستم‌های اندازه‌گیری

تولیدکننده‌های تابع (Function Generators) – ساخت نوسان‌سازها و مولدهای موج سینوسی، مربعی و مثلثی در تجهیزات آزمایشگاهی

پروژه‌های آموزشی و دی‌آی‌وای – به دلیل در دسترس بودن و قیمت مناسب، گزینه‌ای عالی برای یادگیری مفاهیم آپ امپ در دانشگاه‌ها و کارگاه‌های آموزشی

جایگزین در مدارات کلاسیک – تعمیر و بازسازی تجهیزات قدیمی که از این آیسی استفاده کرده‌اند

نکته فنی: برای تنظیم ولتاژ افست ورودی، یک پتانسیومتر ۱۰ کیلو اهم بین پین‌های ۱ و ۵ وصل کنید و ترمینال وسط آن را به منفی تغذیه متصل کنید . این آیسی برای کار با تغذیه تکی (Single Supply) نیز قابل استفاده است، اما برای بایاس سیگنال باید یک نقطه مرجع مجازی (معمولاً نصف ولتاژ تغذیه) ایجاد شود .
