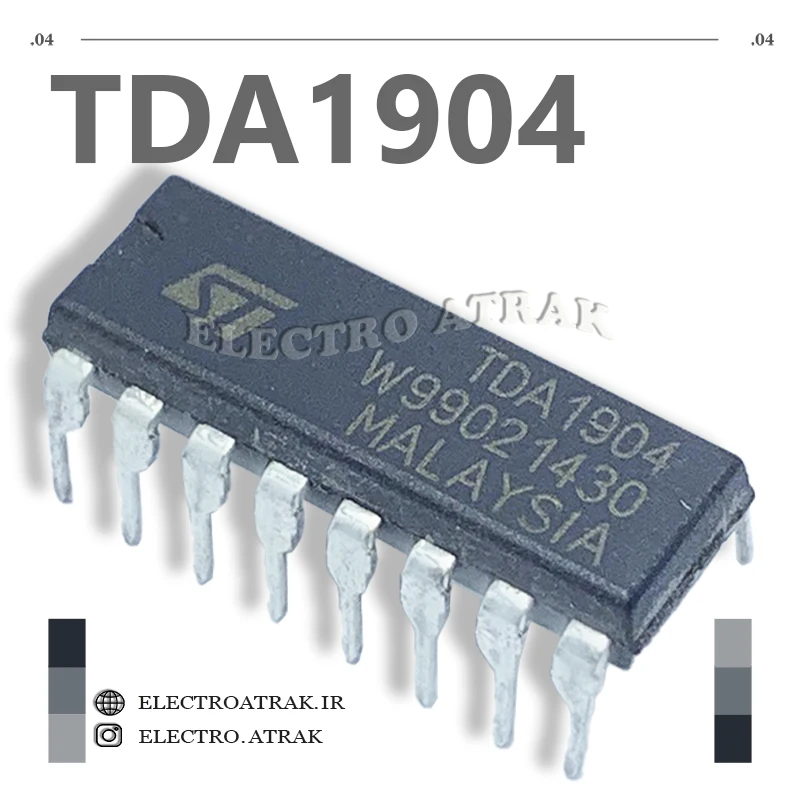

آیسی آمپلی فایر TDA1904

🔴 آیسی آمپلی‌فایر TDA1904 – 4.5 وات مونو کلاس AB

توضیحات کوتاه:
آیسی TDA1904 یک آمپلی‌فایر صوتی تک‌کاناله (مونو) از برند STMicroelectronics است که برای تقویت فرکانس‌های پایین در رادیوهای قابل حمل، تلویزیون‌ها و پروژه‌های صوتی طراحی شده است . این آیسی با توان خروجی 4.5 وات روی بار 4 اهم، در بسته‌بندی 16 پایه POWERDIP عرضه می‌شود و با ولتاژ تغذیه 4 تا 20 ولت کار می‌کند .

ویژگی‌ها:
✅ توان خروجی: 4.5 وات (در 4 اهم، 14 ولت)
✅ کلاس تقویت‌کننده: کلاس AB
✅ ولتاژ تغذیه: 4 تا 20 ولت DC (توصیه: 14 ولت)
✅ جریان مصرفی: حدود 7.2 تا 18 میلی‌آمپر (در حالت سکون)
✅ بهره ولتاژ (حلقه‌بسته): 40 دسی‌بل (100 برابر)
✅ پاسخ فرکانسی: 40 تا 40,000 هرتز
✅ نسبت حذف ریپل (SVR): 50 دسی‌بل
✅ نویز ورودی: 2 میکروولت (با فیلتر وزنی A)
✅ نوع خروجی: تک‌کاناله (مونو)
✅ امپدانس بار: 4 اهم تا 16 اهم
✅ جریان خروجی پیک: 2.5 آمپر (غیر تکراری)
✅ حفاظت‌ها: خاموشی حرارتی (دمای ۱۵۰ درجه سانتی‌گراد)
✅ دمای کاری: ۴۰- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: DIP-16 (POWERDIP) با ۸ پایه متصل به قاب برای دفع حرارت
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

رادیوهای قابل حمل و تلویزیون‌های کوچک: طراحی اصلی این آیسی برای تقویت صدای خروجی در این تجهیزات است .

پروژه‌های صوتی DIY: ساخت تقویت‌کننده‌های کوچک برای اسپیکرهای ۴ تا ۸ اهم با کیفیت قابل قبول.

سیستم‌های هشدار و اعلام: تقویت صدای زنگ‌ها و هشدارها در محیط‌های صنعتی و خانگی.

تجهیزات صوتی قدیمی: تعمیر و بازسازی مدارات صوتی دستگاه‌های قدیمی که از این آیسی استفاده کرده‌اند.

نکات مهم نصب:

برای ولتاژ تغذیه کمتر از 6 ولت، یک مقاومت ۶۸ اهم بین پایه‌های ۲ و ۳ وصل کنید تا توان خروجی حفظ شود .

برای دفع حرارت، از هیت‌سینک با مقاومت حرارتی ۲۰ درجه سانتی‌گراد بر وات استفاده کنید .

از خازن‌های بای‌پاس مناسب (۲۲ میکروفاراد روی پایه SVR) برای کاهش نویز و بهبود نسبت حذف ریپل استفاده کنید .

آیسی دارای حفاظت خاموشی حرارتی است که در دمای ۱۵۰ درجه، توان خروجی را کاهش می‌دهد تا از آسیب جلوگیری کند .

تفاوت با TDA1905: مدل TDA1905 توان بیشتری (5.5 وات) دارد و مجهز به قابلیت Mute و ویژگی‌های حفاظتی بیشتری است .
