آیسی سوئیچینگ DK1203

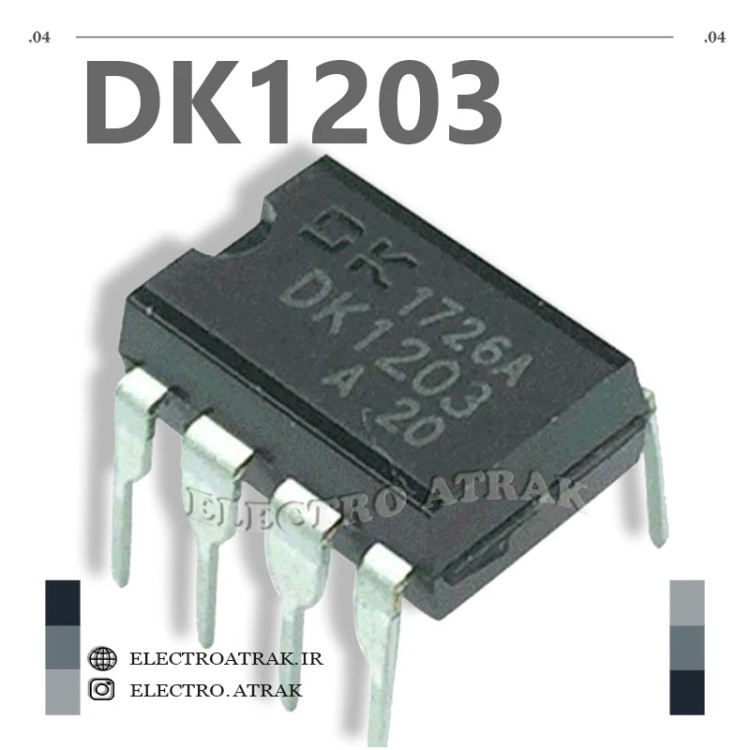

🔴 آیسی سوئیچینگ DK1203 – کنترل‌کننده فلای‌بک ۱۸ وات DIP-8

توضیحات کوتاه:
DK1203 یک آیسی کنترل‌کننده سوئیچینگ از نوع فلای‌بک (Flyback) با ترانزیستور قدرت داخلی ۷۰۰ ولت و مدار خودتغذیه (Self-Power) است که برای ساخت منابع تغذیه سوئیچینگ AC-DC با توان ۱۲ تا ۱۸ وات طراحی شده است . این آیسی که توسط شرکت Dongke Semiconductor (DK) ساخته شده، با حذف مدار راه‌انداز خارجی و ترانسفورماتور دو سیم‌پیچه، تعداد قطعات را به حداقل می‌رساند و هزینه نهایی را کاهش می‌دهد . ولتاژ کاری VCC این آیسی در محدوده ۴ تا ۶ ولت بوده و فرکانس سوئیچینگ آن به طور معمول ۶۵ کیلوهرتز است . به دلیل بهره‌وری بالا و محافظت‌های کامل، در ساخت آداپتورهای AC/DC، درایورهای LED، منابع تغذیه گیرنده‌های دیجیتال و تجهیزات صوتی-تصویری کاربرد گسترده‌ای دارد.

ویژگی‌ها:
✅ ترانزیستور قدرت داخلی: ۷۰۰ ولت
✅ توان خروجی: تا ۱۲ وات (در ورودی ۸۵-۲۶۵ ولت AC) / تا ۱۸ وات (در ورودی ۱۸۰-۲۶۵ ولت AC)
✅ ولتاژ کاری VCC: ۴ تا ۶ ولت (ولتاژ راه‌اندازی ~۵.۰ ولت، توقف ~۴.۰ ولت)
✅ فرکانس سوئیچینگ: ۶۵ کیلوهرتز (با مدولاسیون فرکانس برای کاهش EMI)
✅ جریان پیک خروجی: حداکثر ۸۰۰ میلی‌آمپر
✅ حالت کم‌مصرف (Skip Cycle): در بار سبک به‌طور خودکار فعال می‌شود و مصرف را به زیر ۰.۳ وات کاهش می‌دهد
✅ حفاظت‌های داخلی: اضافه‌جریان (OCP)، اضافه‌بار (OLP)، اضافه‌دما (OTP ~۱۲۵ درجه)، اضافه‌ولتاژ (OVP)، قفل زیرولتاژ (UVLO)
✅ حذف قطعات خارجی: مدار خودتغذیه (بدون نیاز به سیم‌پیچ کمکی) و راه‌انداز ولتاژ بالا (بدون مقاومت اضافی)
✅ بسته‌بندی: DIP-8 (۸ پایه)
✅ دمای کاری: ۲۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا

کاربردهای عملی:

آداپتورهای AC/DC و شارژرها: طراحی منبع تغذیه برای گوشی‌های قدیمی، تجهیزات جانبی و دستگاه‌های کم‌مصرف خانگی با توان تا ۱۸ وات .

درایورهای LED: تغذیه چراغ‌های LED، تابلوهای روشنایی و ماژول‌های روشنایی با توان پایین و راندمان بالا .

منابع تغذیه دستگاه‌های صوتی-تصویری: ساخت و تعمیر منابع تغذیه گیرنده‌های دیجیتال (DVB)، پخش‌کننده‌های DVD/VCD و تلویزیون‌ها .

تجهیزات خانگی کوچک: منابع تغذیه کولرهای گازی، اجاق‌های مایکروویو و وسایل برقی کم‌توان در منزل .

پروژه‌های دی‌آی‌وای و تعمیرات: طراحی و تعمیر منابع تغذیه سوئیچینگ با هزینه پایین و طراحی ساده.

نکته فنی مهم: مطابق با تجربه کاربران، به پایه VCC (پایه ۲) این آیسی هیچ دیود یا قطعه‌ای به جز خازن ۲۲ میکروفاراد وصل نکنید. هرگونه اتصال اضافی به این پایه می‌تواند باعث ریست‌های مکرر و عملکرد ناپایدار آیسی شود .

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
