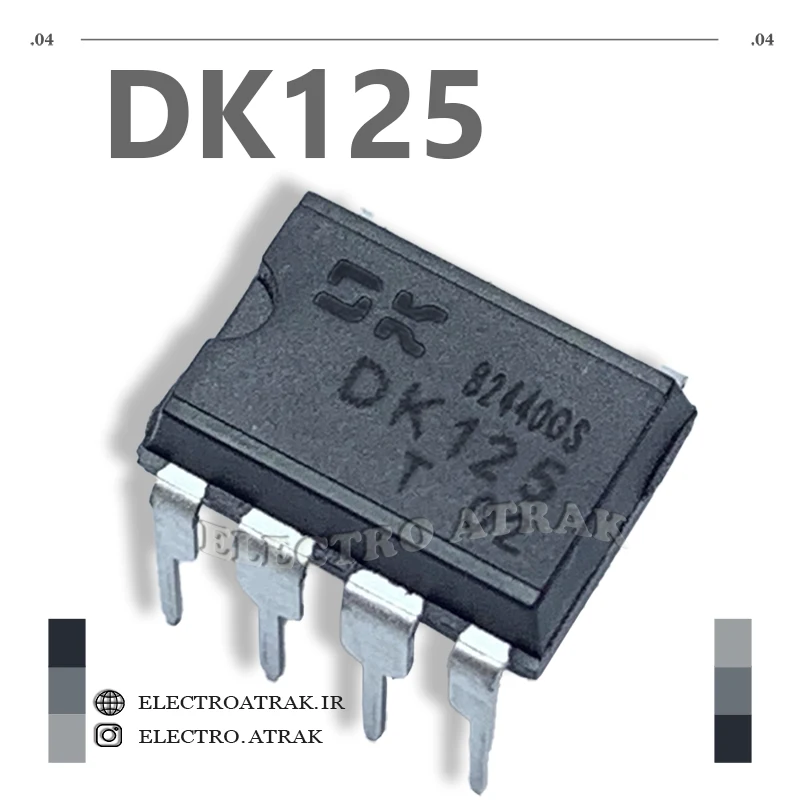

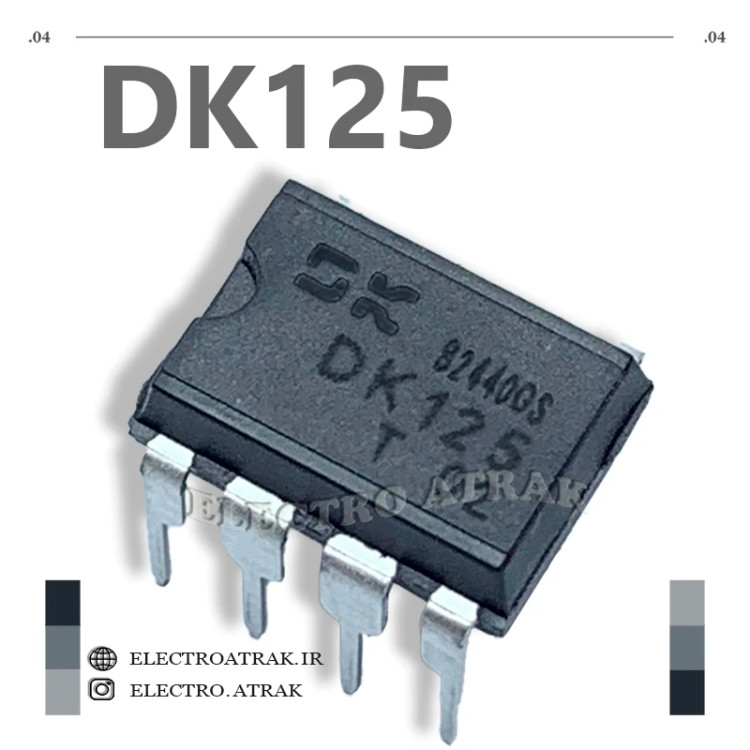

آیسی اورجینال سوئیچینگ DK125

🔴 آیسی اورجینال سوئیچینگ DK125 – کنترل‌کننده فلای‌بک ۱۸ وات DIP-8

توضیحات کوتاه:
DK125 یک آیسی کنترل‌کننده سوئیچینگ از نوع فلای‌بک (Flyback) با ترانزیستور قدرت داخلی ۷۰۰ ولت و مدار خودتغذیه (Self-Power) است که برای ساخت منابع تغذیه سوئیچینگ AC-DC با توان ۱۲ تا ۱۸ وات طراحی شده است . این آیسی که توسط شرکت Dongke Semiconductor (DK) ساخته شده، با حذف مدار راه‌انداز خارجی، مقاومت اضافی و سیم‌پیچ کمکی ترانسفورماتور، تعداد قطعات را به حداقل می‌رساند . ولتاژ راه‌اندازی VCC این آیسی ۴.۷ ولت بوده و فرکانس سوئیچینگ آن ۶۵ کیلوهرتز است . به دلیل بهره‌وری بالا و محافظت‌های کامل، در ساخت شارژرهای باتری، آداپتورهای AC/DC، درایورهای LED و منابع تغذیه گیرنده‌های دیجیتال کاربرد گسترده‌ای دارد .

ویژگی‌ها:
✅ ترانزیستور قدرت داخلی: ۷۰۰ ولت BJT
✅ توان خروجی: تا ۱۲ وات (در ورودی ۸۵-۲۶۵ ولت AC) / تا ۱۸ وات (در ورودی ۱۸۰-۲۶۵ ولت AC)
✅ ولتاژ راه‌اندازی VCC: ۴.۷ ولت
✅ فرکانس سوئیچینگ: ۶۵ کیلوهرتز (با مدولاسیون فرکانس برای کاهش EMI)
✅ جریان پیک داخلی: ۱.۱ آمپر
✅ مدار خودتغذیه اختصاصی: بدون نیاز به سیم‌پیچ کمکی ترانسفورماتور
✅ مدار استارت‌آپ داخلی: بدون نیاز به مقاومت راه‌انداز خارجی
✅ حالت Burst Mode: کاهش توان مصرفی در حالت استندبای به کمتر از ۰.۳ وات
✅ حفاظت‌های داخلی: اضافه‌جریان (OCP)، اتصال کوتاه، مدار باز خروجی، اضافه‌دما (OTP)، اضافه‌ولتاژ (OVP)، قفل زیرولتاژ (UVLO) و حفاظت در برابر ولتاژ بالای کلکتور
✅ حفاظت در برابر تخلیه الکترواستاتیک (ESD): ۴ کیلوولت
✅ مدار جبران توان ورودی: ثابت نگه‌داشتن توان خروجی در ولتاژهای مختلف ورودی
✅ بسته‌بندی: DIP-8 (۸ پایه)
✅ گارانتی: اصالت کالا

کاربردهای عملی:

شارژرهای باتری: طراحی شارژرهای ساده و کم‌هزینه برای باتری‌های مختلف

آداپتورهای AC/DC: ساخت آداپتورهای ۱۲ ولت ۲ آمپر برای تجهیزات جانبی

درایورهای LED: تغذیه چراغ‌های LED و ماژول‌های روشنایی با توان پایین و راندمان بالا

منابع تغذیه دستگاه‌های صوتی-تصویری: ساخت و تعمیر منابع تغذیه پخش‌کننده‌های DVD/VCD، گیرنده‌های دیجیتال (STB) و تلویزیون‌ها

تجهیزات خانگی کوچک: منابع تغذیه کولرهای گازی، اجاق‌های القایی و وسایل برقی کم‌توان

پروژه‌های دی‌آی‌وای و تعمیرات: طراحی و تعمیر منابع تغذیه سوئیچینگ با هزینه پایین و طراحی ساده

نکته فنی مهم: این آیسی دارای مدار خودتغذیه (Self-Power Supply) است که ولتاژ VCC را حدود ۴.۷-۵ ولت برای مصرف داخلی خود تأمین می‌کند و نیازی به سیم‌پیچ کمکی در ترانسفورماتور ندارد . این ویژگی طراحی ترانسفورماتور را بسیار ساده کرده است .
