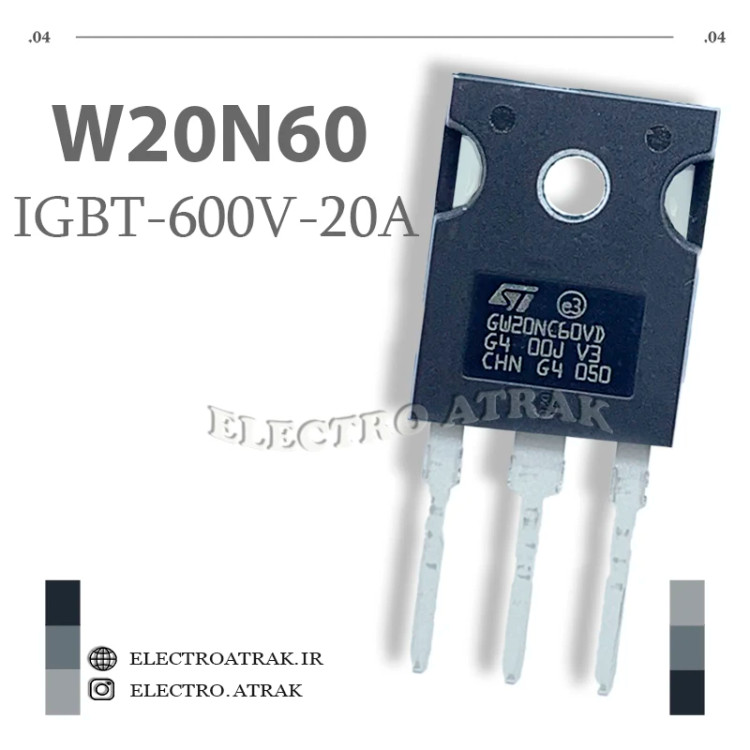

ترازنیستور اورجینال IGBT W20N60

🔴 ترانزیستور اورجینال IGBT W20N60 – Infineon SKW20N60 600V 20A TO-247

توضیحات کوتاه:
IGBT مدل W20N60 (با شماره کامل SKW20N60) یک قطعه قدرتمند N-Channel از برند Infineon است که با فناوری NPT (Non-Punch-Through) طراحی شده و برای کاربردهای سوئیچینگ با فرکانس بالا و تلفات کم بهینه شده است . این قطعه با ولتاژ کلکتور-امیتر ۶۰۰ ولت، جریان کلکتور ۲۰ آمپر (و ۴۰ آمپر در دمای ۲۵ درجه) و ولتاژ اشباع پایین (۲.۴ ولت)، برای کنترل موتورها، اینورترها و منابع تغذیه بسیار مناسب است . بسته‌بندی TO-247 آن نصب را روی هیت‌سینک آسان می‌کند و دیود سریع داخلی (FRD) با زمان بازیابی ۳۰۰ نانوثانیه، عملکرد فوق‌سریعی را ارائه می‌دهد . توان مصرفی آن ۱۷۹ وات است و دمای کاری تا ۱۵۰ درجه سانتی‌گراد را پشتیبانی می‌کند .

ویژگی‌ها:
✅ ولتاژ کلکتور-امیتر (VCE): ۶۰۰ ولت
✅ جریان کلکتور (IC): ۲۰ آمپر @ ۱۰۰ درجه / ۴۰ آمپر @ ۲۵ درجه
✅ جریان پالسی (ICM): ۸۰ آمپر
✅ ولتاژ اشباع (VCE(sat)): ۲.۴ ولت @ ۱۵ ولت، ۲۰ آمپر
✅ توان مصرفی (Ptot): ۱۷۹ وات @ ۲۵ درجه
✅ دیود داخلی: دارد (DuoPack)
✅ زمان تحمل اتصال کوتاه: ۱۰ میکروثانیه
✅ بسته‌بندی: TO-247-3 (PG-TO247-3)
✅ مارکینگ: K20N60
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
کنترل موتورهای AC و DC – راه‌اندازی و کنترل دقیق موتورها در تجهیزات صنعتی، رباتیک و سیستم‌های سروو با قابلیت تحمل اتصال کوتاه ۱۰ میکروثانیه و فناوری NPT با توزیع بسیار دقیق پارامترها و پایداری دمایی .

اینورترهای عمومی و فرکانس متغیر – به دلیل سوئیچینگ سریع و تلفات پایین (کاهش ۷۵ درصدی Eoff نسبت به نسل قبل) برای اینورترهای خورشیدی، یو پی اس و درایوهای فرکانس متغیر ایده‌آل است .

منابع تغذیه سوئیچینگ (SMPS) – به عنوان کلید قدرت در مبدل‌های فلای‌بک و فوروارد با جریان بالا و ولتاژ ۶۰۰ ولت، با قابلیت موازی‌سازی و توزیع دقیق پارامترها .

تجهیزات جوشکاری و گرمایش القایی – استفاده در مبدل‌های قدرت دستگاه‌های جوش اینورتر و سیستم‌های گرمایش القایی با توان بالا و قابلیت سوئیچینگ موازی .

مدارات قدرت و اینورترها – کاربرد در مدارات کلیدزنی با فرکانس بالا و نیاز به راندمان مناسب با توزیع دقیق پارامترها و پایداری دمایی در محیط‌های صنعتی .

جایگزین و تعمیر تجهیزات صنعتی – تعویض IGBT در بردهای اینورتر، منابع تغذیه و درایوهای موتور با مشخصات مشابه در تجهیزات صنعتی و سیستم‌های قدرت .
