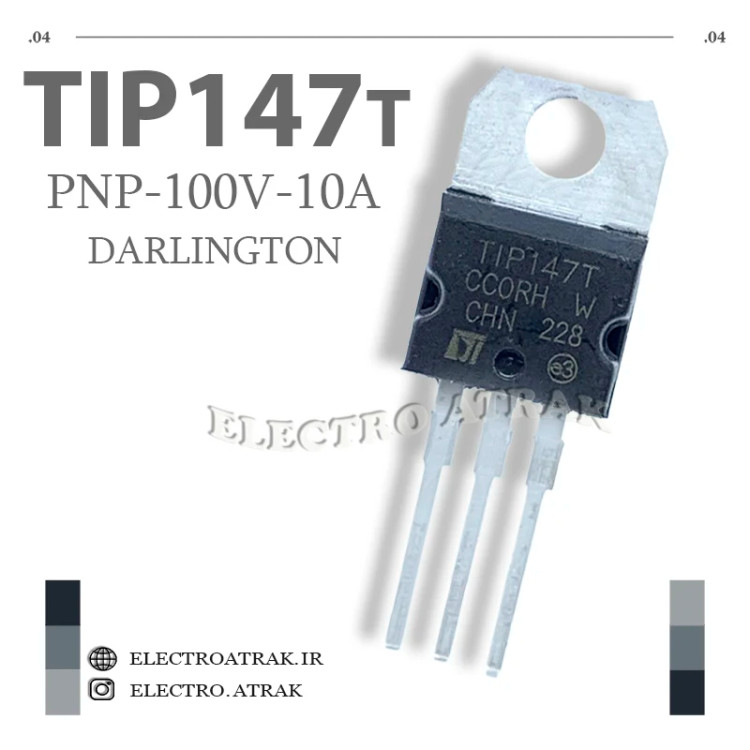

ترانزیستور دارلینگتون TIP147T پکیج TO-220

🔴 ترانزیستور دارلینگتون TIP147T – PNP ۱۰۰ ولت ۱۰ آمپر TO-220

توضیحات کوتاه:
ترانزیستور TIP147T یک قطعه قدرت از نوع PNP دارلینگتون است که در بسته‌بندی استاندارد TO-220 عرضه می‌شود. این ترانزیستور با ساختار مونولیتیک دارلینگتون و مقاومت‌های شنت داخلی، بهره جریان فوق‌العاده بالایی (حداقل ۱۰۰۰ در ۵ آمپر) ارائه می‌دهد و ولتاژ اشباع بسیار پایینی دارد. طراحی آن امکان استفاده در مدارات تقویت‌کننده قدرت و سوئیچینگ فرکانس پایین را با کمترین تعداد قطعات خارجی فراهم می‌کند. همچنین دارای یک دیود داخلی ضد‌موازی (Anti-parallel) برای محافظت از مدار در برابر ولتاژهای برگشتی است. برند STMicroelectronics از تولیدکنندگان اصلی این قطعه است.

ویژگی‌ها:
✅ نوع ترانزیستور: PNP – دارلینگتون (مونولیتیک با دیود و مقاومت داخلی)
✅ ولتاژ کلکتور-امیتر (VCEO): ۱۰۰- ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۱۰۰- ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵- ولت
✅ جریان کلکتور (IC): ۱۰- آمپر (مستمر)
✅ جریان پالسی کلکتور (ICM): ۱۵- آمپر
✅ جریان بیس (IB): ۰.۱- آمپر
✅ توان مصرفی (Ptot): ۹۰ وات (در دمای ۲۵ درجه)
✅ بهره جریان (hFE): حداقل ۱۰۰۰ @ ۵ آمپر، ۴ ولت
✅ ولتاژ اشباع (VCE(sat)): حداکثر ۳ ولت @ ۴۰ میلی‌آمپر، ۱۰ آمپر
✅ جریان قطع کلکتور (ICEO): ۲ میلی‌آمپر (حداکثر)
✅ دمای کاری: ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: TO-220-3 (نصب از طریق هُل)
✅ ترانزیستور مکمل (کامپلمنت): TIP142T (NPN)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
تقویت‌کننده‌های قدرت صوتی (Audio Power Amplifiers) – به دلیل بهره جریان بسیار بالا و طراحی دارلینگتون، در طبقات خروجی تقویت‌کننده‌های صوتی با توان متوسط به کار می‌رود.

مدارات سوئیچینگ قدرت (Power Switching) – به عنوان کلید الکترونیکی برای کنترل بارهای تا ۱۰ آمپر در مدارات DC و فرکانس پایین، مناسب برای راه‌اندازی موتورهای کوچک، رله‌ها و سولنوئیدها.

رگولاتورهای ولتاژ خطی (Linear Regulators) – به عنوان عنصر عبور (Pass Transistor) در منابع تغذیه خطی برای افزایش جریان خروجی.

مدارات درایور و پیش‌تقویت‌کننده – به دلیل بهره بالا، می‌تواند مستقیماً توسط سیگنال‌های ضعیف میکروکنترلرها (با جریان کم) راه‌اندازی شود.

طراحی مدارات پوش-پول (Push-Pull) – به همراه ترانزیستور مکمل NPN (TIP142T) برای ساخت تقویت‌کننده‌های توان پایین و متوسط.

جایگزین در مدارات کلاسیک – تعویض ترانزیستورهای دارلینگتون مشابه در تجهیزات الکترونیکی قدیمی و صنعتی.

⚠️ نکته فنی مهم: این ترانزیستور نیازمند یک مقاومت محدودکننده جریان بیس (Base Resistor) برای عملکرد صحیح و جلوگیری از جریان بیش از حد در پایه بیس است. با توجه به بهره جریان بسیار بالا، جریان بیس مورد نیاز بسیار کم است (حداکثر ۰.۱ آمپر).
