ترانریستور دارلینگتون TIP147

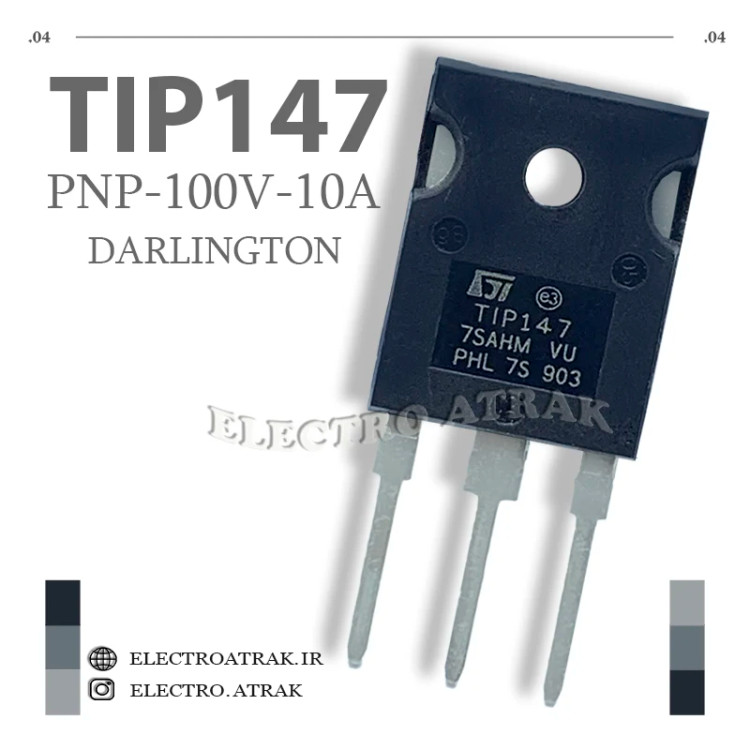

🔴 ترانزیستور دارلینگتون TIP147 – PNP ۱۰۰ ولت ۱۰ آمپر TO-247

توضیحات کوتاه:
ترانزیستور TIP147 یک قطعه قدرت از نوع PNP دارلینگتون است که در بسته‌بندی TO-247 عرضه می‌شود و برای کاربردهای تقویت‌کننده عمومی و سوئیچینگ فرکانس پایین طراحی شده است. ساختار مونولیتیک دارلینگتون با مقاومت شنت داخلی، بهره جریان فوق‌العاده بالایی (حداقل ۱۰۰۰ در ۵ آمپر) ارائه می‌دهد و ولتاژ اشباع بسیار پایینی دارد. این ترانزیستور با ولتاژ ۱۰۰ ولت و جریان ۱۰ آمپر، توان تلفاتی ۱۲۵ وات را تحمل می‌کند و دمای کاری آن تا ۱۵۰ درجه سانتی‌گراد است. ترانزیستور مکمل (کامپلمنت) این قطعه، مدل NPN TIP142 است.

ویژگی‌ها:
✅ نوع ترانزیستور: PNP – دارلینگتون (مونولیتیک با دیود و مقاومت داخلی)
✅ ولتاژ کلکتور-امیتر (VCEO): ۱۰۰- ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۱۰۰- ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵- ولت
✅ جریان کلکتور (IC): ۱۰- آمپر (مستمر)
✅ جریان پالسی کلکتور (ICM): ۱۵- آمپر
✅ جریان بیس (IB): ۰.۵- آمپر
✅ توان مصرفی (Ptot): ۱۲۵ وات (در دمای ۲۵ درجه)
✅ بهره جریان (hFE): حداقل ۱۰۰۰ در ۵ آمپر
✅ ولتاژ اشباع (VCE(sat)): حداکثر ۳ ولت
✅ دمای کاری (Tj): ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ مقاومت حرارتی (RθJC): ۱ درجه سانتی‌گراد بر وات
✅ بسته‌بندی: TO-247 (۳ پایه – نصب از طریق هُل)
✅ ترانزیستور مکمل (کامپلمنت): TIP142 (NPN)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

تقویت‌کننده‌های قدرت صوتی (Audio Power Amplifiers) – به دلیل بهره جریان بسیار بالا و طراحی دارلینگتون، در طبقات خروجی تقویت‌کننده‌های صوتی با توان متوسط به کار می‌رود.

مدارات سوئیچینگ قدرت (Power Switching) – به عنوان کلید الکترونیکی برای کنترل بارهای تا ۱۰ آمپر در مدارات DC و فرکانس پایین، مناسب برای راه‌اندازی موتورهای کوچک، رله‌ها و سولنوئیدها .

رگولاتورهای ولتاژ خطی (Linear Regulators) – به عنوان عنصر عبور (Pass Transistor) در منابع تغذیه خطی برای افزایش جریان خروجی.

مدارات درایور و پیش‌تقویت‌کننده – به دلیل بهره بالا، می‌تواند مستقیماً توسط سیگنال‌های ضعیف میکروکنترلرها راه‌اندازی شود.

طراحی مدارات پوش-پول (Push-Pull) – به همراه ترانزیستور مکمل NPN (TIP142) برای ساخت تقویت‌کننده‌های توان پایین و متوسط.

نکات فنی مهم:

بهره جریان بسیار بالا (حداقل ۱۰۰۰) باعث می‌شود که جریان بیس مورد نیاز بسیار کم باشد (حداکثر ۰.۵ آمپر). استفاده از یک مقاومت محدودکننده جریان بیس برای عملکرد صحیح الزامی است.

این ترانزیستور دارای یک دیود داخلی ضد‌موازی (Anti-parallel) برای محافظت از مدار در برابر ولتاژهای برگشتی است .

با توجه به توان تلفاتی ۱۲۵ وات، نصب هیت‌سینک مناسب برای کار در جریان‌های بالا ضروری است.

این قطعه در بسته‌بندی TO-247 عرضه می‌شود و با ترانزیستورهای مشابه در بسته‌بندی TO-220 تفاوت دارد.
