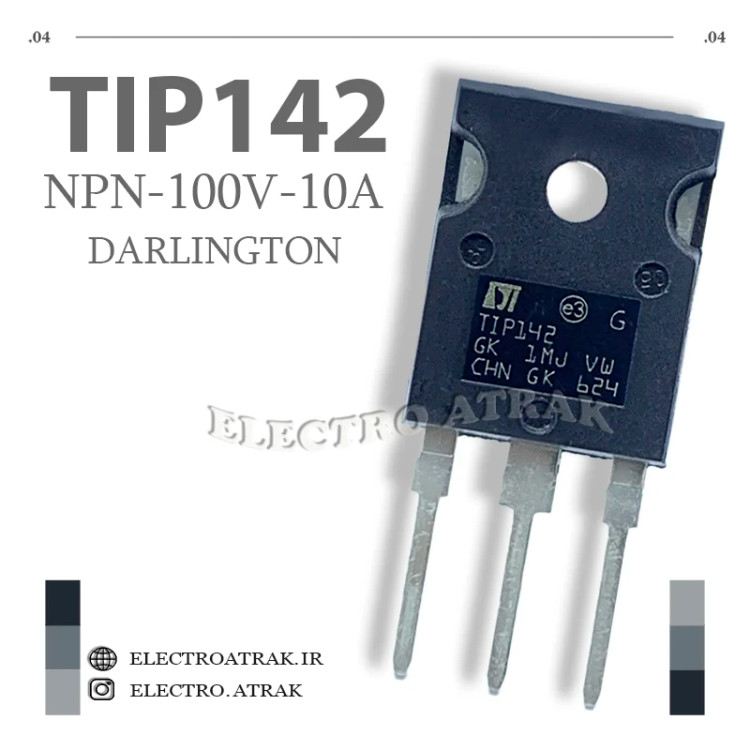

ترانزیستور دارلینگتون TIP142 پکیج TO-247

شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.

🔴 ترانزیستور دارلینگتون TIP142 – NPN ۱۰۰ ولت ۱۰ آمپر TO-247

توضیحات کوتاه:
ترانزیستور TIP142 یک قطعه قدرت NPN از نوع دارلینگتون با قابلیت تحمل جریان بالا و بهره جریان فوق‌العاده است که در بسته‌بندی حرفه‌ای TO-247 عرضه می‌شود. این ترانزیستور با ساختار مونولیتیک دارلینگتون و مقاومت‌های شنت داخلی، بهره جریان بسیار بالایی (حداقل ۱۰۰۰ در ۵ آمپر) و ولتاژ اشباع پایینی دارد . توان مصرفی آن ۱۲۵ وات و دمای کاری تا ۱۵۰ درجه سانتی‌گراد است . ترانزیستور مکمل (کامپلمنت) این قطعه، مدل PNP TIP147 است .

ویژگی‌ها:
✅ نوع ترانزیستور: NPN – دارلینگتون (مونولیتیک با دیود داخلی ضدموازی)
✅ ولتاژ کلکتور-امیتر (VCEO): ۱۰۰ ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۱۰۰ ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵ ولت
✅ جریان کلکتور (IC): ۱۰ آمپر (مستمر)
✅ جریان پالسی کلکتور (ICM): ۱۵ آمپر
✅ توان مصرفی (Ptot): ۱۲۵ وات
✅ بهره جریان (hFE): حداقل ۱۰۰۰ @ ۵ آمپر، ۴ ولت
✅ ولتاژ اشباع (VCE(sat)): حداکثر ۳ ولت @ ۴۰ میلی‌آمپر، ۱۰ آمپر
✅ جریان قطع کلکتور (ICEO): ۲ میلی‌آمپر
✅ دمای کاری (Tj): ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: TO-247-3 (نصب از طریق هُل)
✅ ترانزیستور مکمل (کامپلمنت): TIP147 (PNP)
✅ برندهای تولیدکننده: STMicroelectronics, ON Semiconductor, Fairchild, Multicomp Pro

کاربردهای عملی:

تقویت‌کننده‌های قدرت صوتی (Audio Power Amplifiers) – به دلیل بهره جریان بسیار بالا و طراحی دارلینگتون، در طبقات خروجی تقویت‌کننده‌های صوتی با توان متوسط به کار می‌رود .

مدارات سوئیچینگ قدرت (Power Switching) – به عنوان کلید الکترونیکی برای کنترل بارهای تا ۱۰ آمپر در مدارات DC و فرکانس پایین، مناسب برای راه‌اندازی موتورهای کوچک، رله‌ها و سولنوئیدها .

رگولاتورهای ولتاژ خطی (Linear Regulators) – به عنوان عنصر عبور (Pass Transistor) در منابع تغذیه خطی برای افزایش جریان خروجی .

مدارات درایور و پیش‌تقویت‌کننده – به دلیل بهره بالا، می‌تواند مستقیماً توسط سیگنال‌های ضعیف میکروکنترلرها راه‌اندازی شود.

طراحی مدارات پوش-پول (Push-Pull) – به همراه ترانزیستور مکمل PNP (TIP147) برای ساخت تقویت‌کننده‌های توان پایین و متوسط.

مدیریت توان و تجهیزات صنعتی – کاربرد در صنایع الکترونیک مصرفی، پردازش سیگنال و مدیریت توان .

نکات فنی مهم:

بهره جریان بسیار بالا (حداقل ۱۰۰۰) باعث می‌شود جریان بیس مورد نیاز بسیار کم باشد. استفاده از مقاومت محدودکننده جریان بیس برای عملکرد صحیح الزامی است .

این ترانزیستور دارای یک دیود داخلی ضدموازی (Anti-parallel Collector-Emitter Diode) برای محافظت از مدار در برابر ولتاژهای برگشتی است .

با توجه به توان تلفاتی ۱۲۵ وات، نصب هیت‌سینک مناسب برای کار در جریان‌های بالا ضروری است .

نسخه TIP142G، نوع بدون سرب (Lead-Free) این قطعه است .

جایگزین‌های مناسب شامل BDV65B, BDV67B, 2SD1197, 2SD2390 و MJ11015 می‌باشند .
