ترانزیستور 2SD313 نوع NPN

🔴 ترانزیستور 2SD313 – نوع NPN

توضیحات کوتاه:

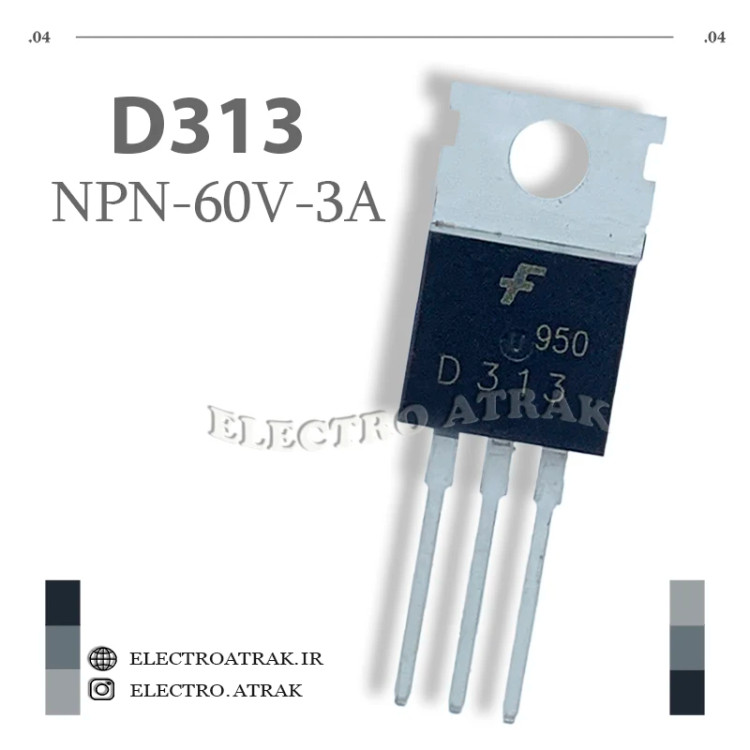

ترانزیستور 2SD313 یک قطعه سیلیکونی NPN اپی‌تاکسیال پلانار با توان متوسط است که برای کاربردهای تقویت‌کننده قدرت صوتی و سوئیچینگ طراحی شده است. این ترانزیستور با قابلیت تحمل جریان کلکتور تا ۳ آمپر و ولتاژ ۶۰ ولت، در بسته‌بندی محبوب TO-220 عرضه می‌شود. بهره جریان بالا (۴۰ تا ۳۲۰) و ولتاژ اشباع پایین (حداکثر ۱ ولت در ۲ آمپر) از ویژگی‌های کلیدی آن است. این قطعه برای طراحی تقویت‌کننده‌های صوتی با توان ۱۵ تا ۲۵ وات و درایو بارهای تا ۳ آمپر در پروژه‌های آردوینو، رزبری پای و مدارات قدرت ایده‌آل است. ترانزیستور مکمل این قطعه، مدل PNP 2SB507 است.

ویژگی‌ها:
✅ نوع: NPN – سیلیکون اپی‌تاکسیال پلانار
✅ بسته‌بندی: TO-220 (نصب از طریق هُل) – همچنین در بسته‌بندی‌های TO-220F (ایزوله)، TO-252 (SMD) و TO-263 (SMD) موجود است
✅ ولتاژ کلکتور-امیتر (VCEO): ۶۰ ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۶۰ ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵ ولت
✅ جریان کلکتور (IC): ۳ آمپر (مستمر)
✅ توان مصرفی (Ptot): ۱.۷۵ وات (در بسته‌بندی TO-220)
✅ بهره جریان (hFE): ۴۰ تا ۳۲۰ در IC=1A (گروه‌های C:40-80, D:60-120, E:100-200, F:160-320)
✅ ولتاژ اشباع (VCE(sat)): حداکثر ۱ ولت @ IC=2A, IB=0.2A
✅ فرکانس گذار (fT): ۸ مگاهرتز
✅ دمای کاری (Tj): ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ ترانزیستور مکمل (کامپلمنت): 2SB507 (PNP)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

تقویت‌کننده‌های صوتی پرقدرت (۱۵-۲۵ وات): به عنوان قطعه فعال در طبقات خروجی تقویت‌کننده‌های صوتی با توان متوسط

سوئیچینگ بارهای تا ۳ آمپر: کنترل موتورهای کوچک، رله‌ها، سولنوئیدها، LEDهای پرقدرت و لامپ‌ها با جریان تا ۳ آمپر

درایور بارهای سنگین با میکروکنترلرها: به دلیل ولتاژ اشباع پایین (۱ ولت)، مستقیماً توسط خروجی ICها، آردوینو و رزبری پای قابل راه‌اندازی است

مدارات شارژر باتری: به عنوان کلید کنترل جریان در مدارات شارژ باتری‌های سرب-اسید و لیتیومی

تقویت‌کننده مجزا برای بلندگو: به عنوان یک آمپلی‌فایر مجزا برای راه‌اندازی بلندگوهای کوچک

طراحی مدارات دارلینگتون: با اتصال به ترانزیستورهای دیگر برای افزایش بهره جریان

جایگزین قطعات سوخته: جایگزین مستقیم ترانزیستورهایی مانند BD241C، BD243C، 2SC1985 و 2SC3851 در مدارات قدیمی

پین‌آوت (TO-220):

پایه ۱: بیس (Base)

پایه ۲: کلکتور (Collector)

پایه ۳: امیتر (Emitter)

نکات مهم:

این ترانزیستور برای کار با جریان ۲ آمپر نیاز به جریان بیس ۲۰۰ میلی‌آمپر دارد.

با توجه به توان مصرفی ۱.۷۵ وات، برای کار در جریان‌های بالا از هیت‌سینک مناسب استفاده کنید.

نسخه‌های مختلف این ترانزیستور با پسوند F دارای بهره جریان بالاتر (۱۶۰-۳۲۰) هستند و برای کاربردهای حساس‌تر مناسب‌اند.

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
