ترانزیستور C3320

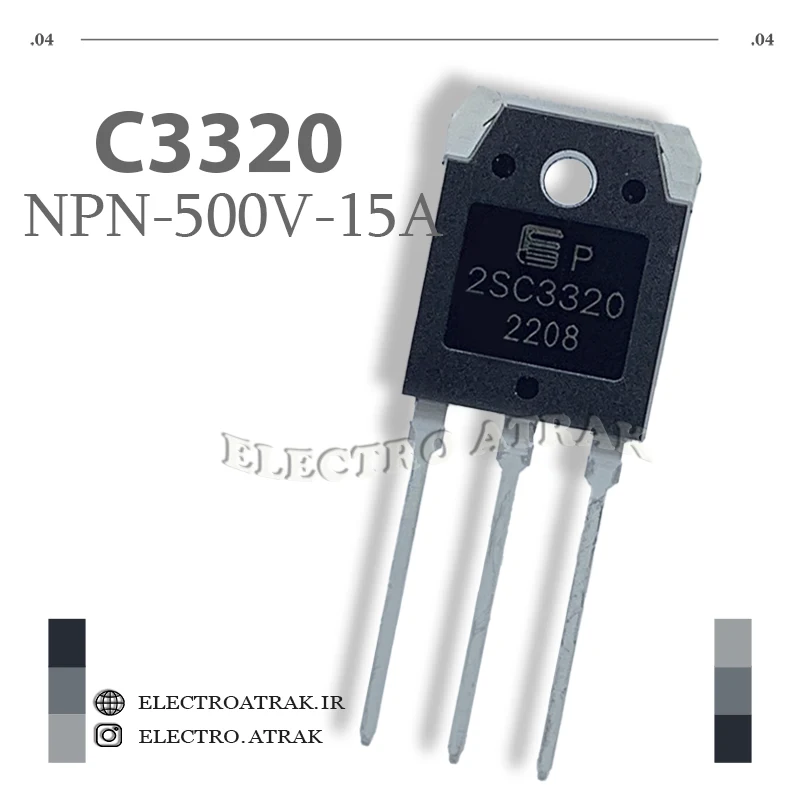

🔴 ترانزیستور 2SC3320 (C3320) – NPN 400V 15A TO-3P

توضیحات کوتاه:
ترانزیستور 2SC3320 (که معمولاً با نام C3320 نشانه‌گذاری می‌شود) یک ترانزیستور قدرت NPN سیلیکونی با ولتاژ بالا است که برای کاربردهای سوئیچینگ سریع و مدیریت توان طراحی شده است. این قطعه با قابلیت تحمل ولتاژ کلکتور-امیتر ۴۰۰ ولت و جریان کلکتور ۱۵ آمپر، در بسته‌بندی استاندارد TO-3P (یا TO-3PN) عرضه می‌شود که امکان نصب آسان روی هیت‌سینک را فراهم می‌کند. این ترانزیستور توسط تولیدکنندگان معتبری مانند Fuji و SavantIC تولید شده و به دلیل سرعت سوئیچینگ بالا و قابلیت اطمینان زیاد، در مدارات قدرت کاربرد گسترده‌ای دارد.

ویژگی‌ها:
✅ نوع: NPN – سیلیکون اپی‌تاکسیال
✅ بسته‌بندی: TO-3P / TO-3PN (نصب از طریق هُل)
✅ ولتاژ کلکتور-امیتر (VCEO): ۴۰۰ ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۵۰۰ ولت
✅ ولتاژ امیتر-بیس (VEBO): ۷ ولت
✅ جریان کلکتور (IC): ۱۵ آمپر (مستمر) / ۳۰ آمپر (پالسی)
✅ جریان بیس (IB): ۵ آمپر
✅ توان مصرفی (Ptot): ۸۰ وات
✅ بهره جریان (hFE): ≥ ۱۰
✅ دمای کاری (Tj): ۱۵۰ درجه سانتی‌گراد
✅ کاربرد اصلی: سوئیچینگ قدرت، مبدل‌های DC-DC و اینورترها
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت (نمای رو به رو):

پایه ۱: بیس (Base) – تریگر ترانزیستور

پایه ۲: کلکتور (Collector) – متصل به بار (و تَب فلزی)

پایه ۳: امیتر (Emitter) – معمولاً به زمین یا مشترک متصل می‌شود

کاربردهای عملی:

منابع تغذیه سوئیچینگ (SMPS) و رگولاتورهای سوئیچینگ: به عنوان عنصر اصلی سوئیچینگ در مرحله اولیه منابع تغذیه برای تبدیل ولتاژ AC به DC با ولتاژ بالا و راندمان بالا.

مبدل‌های DC-DC: برای افزایش یا کاهش ولتاژ با کارایی بالا در سیستم‌های قدرت و تجهیزات صنعتی.

اینورترهای فرکانس بالا: در سیستم‌های انرژی خورشیدی، UPS (منابع تغذیه اضطراری) و تجهیزات قدرت برای تبدیل DC به AC.

ژنراتورهای اولتراسونیک: به عنوان قطعه کلیدی در تولید امواج فراصوت در دستگاه‌های تمیزکننده صنعتی.

تقویت‌کننده‌های قدرت عمومی: در مدارات تقویت‌کننده‌های توان بالا برای کاربردهای صنعتی و صوتی.

جایگزین قطعات سوخته: تعویض ترانزیستورهای مشابه در مدارات قدیمی با مشخصات ۴۰۰ ولت و ۱۵ آمپر.

جایگزین‌های مناسب:

2SC4109, 2SC4110, 2SC4109-L, 2SC4109-M, 2SC4110-N

نکته فنی مهم: این ترانزیستور به دلیل توان مصرفی ۸۰ وات، در جریان‌های بالا به هیت‌سینک مناسب برای دفع حرارت نیاز دارد. تَب فلزی آن به پایه کلکتور متصل است، بنابراین در هنگام نصب روی هیت‌سینک به عایق‌کاری مناسب توجه کنید.
