دیود BYV32-200

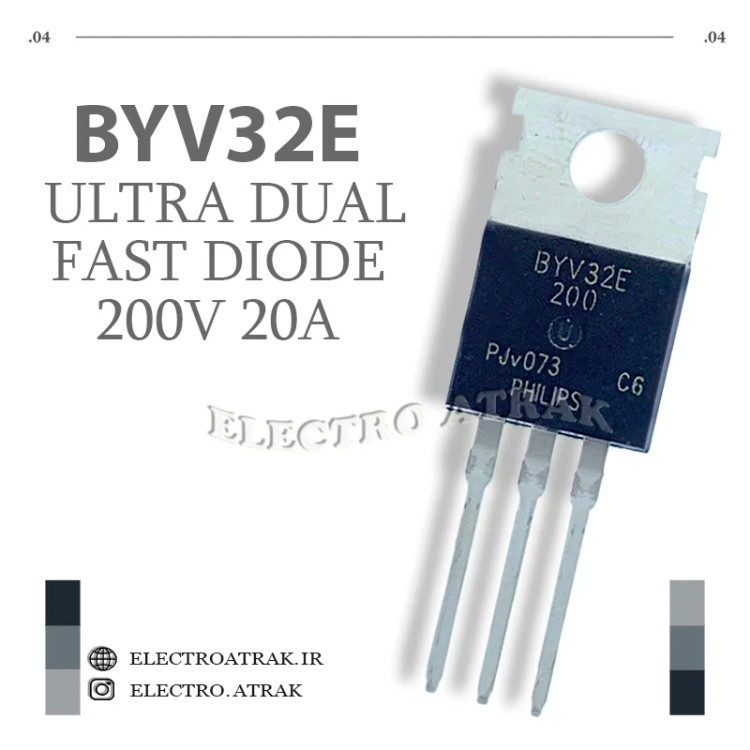

🔴 دیود BYV32-200 – یکسوساز فوق‌سریع دوگانه ۲۰۰ ولت ۱۸ آمپر TO-220AB

توضیحات کوتاه:
دیود BYV32-200 یک یکسوساز دوگانه با کاتد مشترک و زمان بازیابی فوق‌سریع (حدود ۲۵ نانوثانیه) است . این دیود در بسته‌بندی استاندارد TO-220AB عرضه می‌شود و برای کاربردهای یکسوسازی با فرکانس بالا و راندمان بالا مانند منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC طراحی شده است . ساختار دوگانه آن، با دو دیود مستقل در یک بسته، آن را به گزینه‌ای ایده‌آل برای مدارات یکسوساز تمام‌موج تبدیل کرده است. محصولات مشابهی مانند BYV32-200G (با حفاظت ESD) و BYV32-200-E3/45 (سازگار با RoHS) از تولیدکنندگان مختلف موجود است .

ویژگی‌ها:
✅ ساختار: دو دیود با کاتد مشترک (Common Cathode)
✅ ولتاژ معکوس تکراری (VRRM): ۲۰۰ ولت
✅ جریان متوسط خروجی (کل): ۱۸ آمپر
✅ جریان متوسط هر دیود: ۸ تا ۹ آمپر
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۱۵۰ آمپر
✅ ولتاژ هدایت (VF): حداکثر ۱.۱۵ ولت در ۲۰ آمپر
✅ زمان بازیابی معکوس (trr): ۲۵ نانوثانیه
✅ جریان نشتی معکوس (IR): ۱۰ میکروآمپر
✅ دمای کاری (Tj): ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: TO-220AB (نصب از طریق هُل)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC: به عنوان دیود یکسوساز خروجی در مدارات فلای‌بک و فوروارد با فرکانس بالا، به دلیل زمان بازیابی بسیار سریع (۲۵ نانوثانیه) و تلفات سوئیچینگ پایین .

یکسوسازی تمام‌موج: ساختار دوگانه با کاتد مشترک، آن را برای طراحی مدارات یکسوساز تمام‌موج با جریان بالا و راندمان عالی مناسب ساخته است .

اینورترها و درایوهای موتور: به عنوان دیود آزادگردش (Freewheeling) و اسنابر در مدارات قدرت با فرکانس متوسط تا بالا .

سیستم‌های قدرت و یو پی اس: یکسوسازی و حفاظت از مدارات قدرت در تجهیزات صنعتی و برق اضطراری .

جایگزین قطعات سوخته: تعویض دیودهای یکسوساز مشابه در منابع تغذیه، بردهای الکترونیکی و تجهیزات صنعتی.

مشخصات پین‌ها (نمای رو به رو):

پایه ۱: آند دیود ۱ (Anode 1)

پایه ۲: کاتد مشترک (Common Cathode)

پایه ۳: آند دیود ۲ (Anode 2)

توجه: مدل‌های مختلفی از این دیود توسط تولیدکنندگان مختلف (Vishay، onsemi، General Semiconductor و ISC) با تغییرات جزئی در مشخصات (مانند BYV32-200G با حفاظت ESD و دمای بالاتر) تولید می‌شود . در هنگام خرید به برند و مدل دقیق و همچنین نسخه‌های RoHS Compliant مانند BYV32-200-E3/45 توجه کنید .
