دستهبندی: ترانزیستور
حداکثر ولتاژ قابل تحمل: 1500 ولت
حداکثر جریان قابل تحمل: 8 آمپر
نوع کانال: منفی
نوع پکیج: TOP3

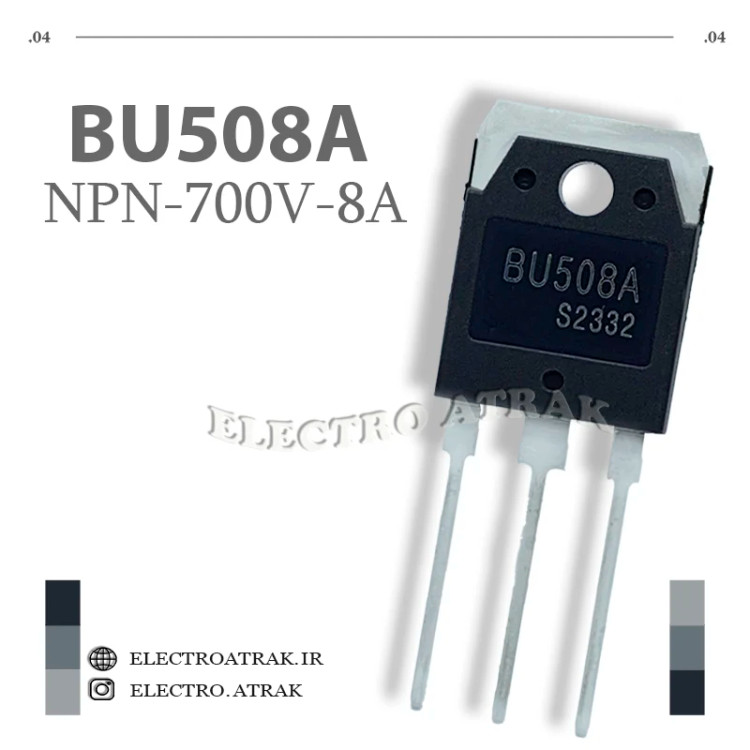

ترانزیستور BU508A نوع NPN
TERANSISTOR BU508A NPN
مشخصات
حداکثر ولتاژ قابل تحمل
1500 ولت
حداکثر جریان قابل تحمل
8 آمپر
نوع کانال
منفی
نوع پکیج
TOP3
توضیحات
نام ترانزیستور: BU508A
جنس ترانزیستور: Si
قطبیت: NPN
حداکثر تلفات توان کلکتور (Pc): 125 وات
حداکثر ولتاژ کلکتور-بیس |Vcb|: 1500 ولت
حداکثر ولتاژ کلکتور-امیتر |Vce|: 700 ولت
حداکثر جریان کلکتور |Ic max|: 8 آمپر
حداکثر دمای اتصال عملیاتی (Tj): 150 درجه سانتیگراد
فرکانس گذار (فوت): 7 مگاهرتز
ظرفیت کلکتور (Cc): 125 پیکوفاراد
نسبت انتقال جریان مستقیم (hFE)، حداقل: 10
شکل نویز، دسیبل: -
پکیج : TOP3
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور BU508A یک ترانزیستور دوقطبی (BJT) از نوع NPN با ولتاژ و توان بسیار بالا است که بهطور ویژه برای کاربردهای سوئیچینگ در منابع تغذیه و سیستمهای تلویزیونی طراحی شده است. این ترانزیستور با قابلیت تحمل ولتاژ فوقالعاده بالا، گزینهای ایدهآل برای مدارهای پرقدرت محسوب میشود.
ویژگیهای کلیدی:
نوع: ترانزیستور دوقطبی (BJT) NPN
ولتاژ کلکتور-امیتر (Vceo): 1500V
جریان کلکتور (Ic): 8A
توان نامی (Ptot): 125W
بهره جریان (hFE): 6 (حداقل در Ic=1A)
پکیج: TO-3P (قابل نصب روی هیتسینک)
سوئیچینگ سریع و کارایی بالا
کاربردهای اصلی:
منابع تغذیه سوئیچینگ (SMPS)
مدارهای افقی (Horizontal Deflection) در مانیتورها و تلویزیونها
اینورترها و مبدلهای DC-DC پرقدرت
سیستمهای کنترل صنعتی
مدارهای سوئیچینگ پرقدرت
تجهیزات الکترونیکی با ولتاژ بسیار بالا
شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
