دستهبندی: ترانزیستور
حداکثر ولتاژ قابل تحمل: 100 ولت
حداکثر جریان قابل تحمل: 8 آمپر
نوع کانال: مثبت
نوع پکیج: TO-220

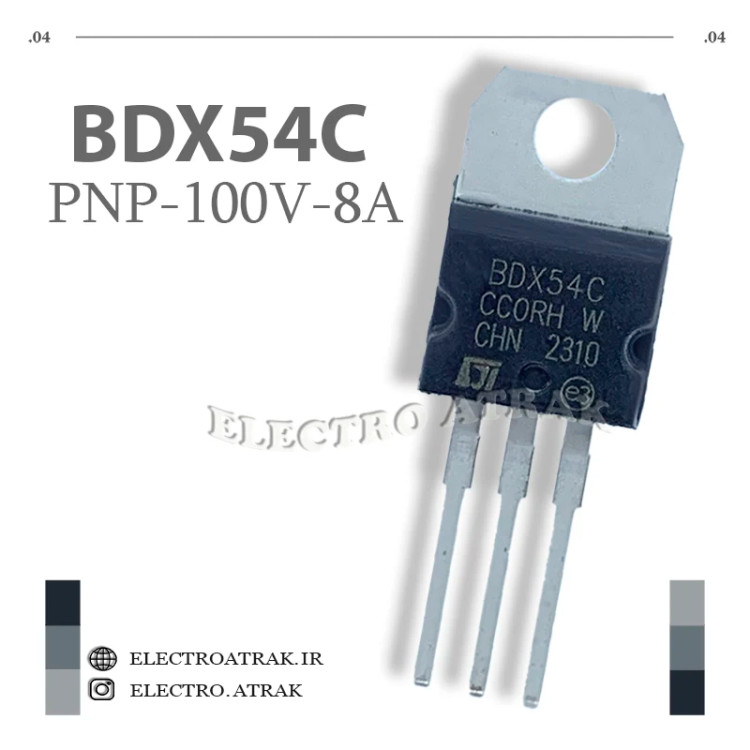

ترانزیستور BDX54C نوع PNP
BDX54C PNP type transistor
مشخصات
حداکثر ولتاژ قابل تحمل
100 ولت
حداکثر جریان قابل تحمل
8 آمپر
نوع کانال
مثبت
نوع پکیج
TO-220
توضیحات
نام ترانزیستور : BDX54C
جنس ترانزیستور: Si
قطبیت: PNP
حداکثر تلفات توان کلکتور (Pc): 60 وات
حداکثر ولتاژ کلکتور-بیس |Vcb|: 100 ولت
حداکثر ولتاژ کلکتور-امیتر |Vce|: 100 ولت
حداکثر ولتاژ امیتر-بیس |Veb|: 5 ولت
حداکثر جریان کلکتور |Ic max|: 8 آمپر
حداکثر دمای اتصال عملیاتی (Tj): 150 درجه سانتیگراد
فرکانس انتقال (فوت): 20 مگاهرتز
نسبت انتقال جریان مستقیم (hFE)، حداقل: 750
شکل نویز، دسیبل: -
پکیج : TO220
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور BDX54C یک ترانزیستور دوقطبی (BJT) از نوع PNP با توان بالا است که برای کاربردهای تقویت و سوئیچینگ توان طراحی شده است. این ترانزیستور با قابلیت تحمل جریان و ولتاژ بالا، انتخاب ایدهآلی برای پروژههای صنعتی و الکترونیک قدرت محسوب میشود.
ویژگیهای کلیدی:
نوع: ترانزیستور دوقطبی (BJT) PNP
ولتاژ کلکتور-امیتر (Vceo): -100V
جریان کلکتور (Ic): -8A
توان نامی (Ptot): 60W
بهره جریان (hFE): 750 (حداقل)
پکیج: TO-220 (قابل نصب روی هیتسینک)
کاربردهای اصلی:
تقویتکنندههای توان صوتی (Audio Amplifiers)
منابع تغذیه خطی و رگولاتورها
درایورهای موتور و رلههای پرقدرت
سیستمهای کنترل صنعتی
مدارهای سوئیچینگ توان
پروژههای الکترونیک قدرت و صنعتی
شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
