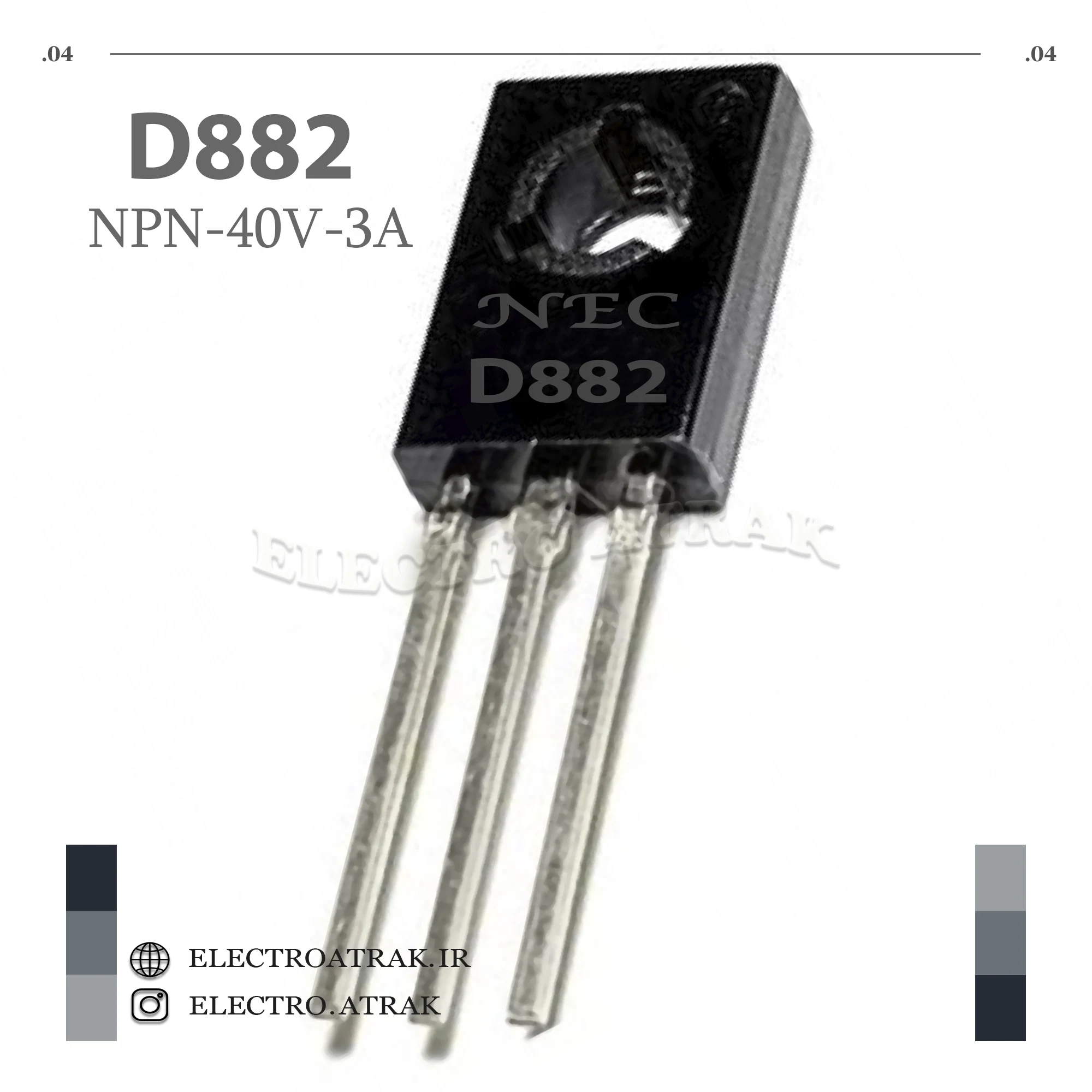

ترانزیستور D882 نوع NPN پکیج TO-126

🔴 ترانزیستور D882 نوع NPN پکیج TO-126

توضیحات کوتاه:
ترانزیستور D882 (با شماره کامل 2SD882) یک ترانزیستور قدرت NPN با توان متوسط در بسته‌بندی TO-126 است که برای کاربردهای تقویت‌کننده صوتی، رگولاتور ولتاژ، مبدل‌های DC-DC و درایور رله طراحی شده است. این ترانزیستور با جریان کلکتور ۳ آمپر و ولتاژ ۳۰ ولت، به دلیل ولتاژ اشباع پایین (حداکثر ۰.۵ ولت) و بهره جریان بالا (۶۰ تا ۴۰۰)، گزینه‌ای ایده‌آل برای مدارات سوئیچینگ و تقویت توان متوسط است. بسته‌بندی TO-126 با طراحی نازک و کوچک، فضای کمی اشغال کرده و نصب آن روی هیت‌سینک آسان است. ترانزیستور مکمل (کامپلمنت) این قطعه، مدل PNP 2SB772 است.

ویژگی‌ها:
✅ نوع: NPN – سیلیکون قدرت
✅ بسته‌بندی: TO-126 (SOT-32) – نصب از طریق هُل (Through Hole)
✅ ولتاژ کلکتور-امیتر (VCEO): ۳۰ ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۴۰ ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵ تا ۶ ولت
✅ جریان کلکتور (IC): ۳ آمپر (مستمر) / ۷ آمپر (پالسی)
✅ جریان بیس (IB): ۰.۶ تا ۱ آمپر
✅ توان مصرفی (Ptot): ۱۰ تا ۱۲.۵ وات (بسته به سازنده)
✅ بهره جریان (hFE): ۶۰ تا ۴۰۰ (بسته به رتبه‌بندی)
✅ ولتاژ اشباع (VCE(sat)): حداکثر ۰.۵ ولت @ ۲ آمپر
✅ فرکانس گذار (fT): ۹۰ تا ۱۰۰ مگاهرتز
✅ دمای کاری (Tj): ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ ترانزیستور مکمل (کامپلمنت): 2SB772 (PNP)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت (نمای رو به رو – TO-126):

پایه ۱: امیتر (Emitter)

پایه ۲: کلکتور (Collector) – تَب فلزی به این پایه متصل است

پایه ۳: بیس (Base)

رتبه‌بندی بهره جریان (hFE):
بسته به سازنده، رتبه‌های مختلفی برای این ترانزیستور وجود دارد:

R: ۶۰ تا ۱۲۰

Q / O: ۱۰۰ تا ۲۰۰

P / Y: ۱۶۰ تا ۳۲۰

E / GR: ۲۰۰ تا ۴۰۰

کاربردهای عملی:

تقویت‌کننده‌های صوتی قدرت (۳ وات): به عنوان ترانزیستور خروجی در تقویت‌کننده‌های صوتی کوچک با توان ۳ وات.

رگولاتورهای ولتاژ: استفاده در مدارات تنظیم ولتاژ و منابع تغذیه خطی با جریان متوسط.

مبدل‌های DC-DC: به عنوان کلید سوئیچینگ در مبدل‌های کاهنده و افزاینده با جریان تا ۳ آمپر.

درایور رله و سولنوئید: راه‌اندازی رله‌ها، سولنوئیدها و موتورهای DC کوچک با جریان تا ۳ آمپر.

سوئیچینگ بارهای عمومی: کلید الکترونیکی برای روشن/خاموش کردن LEDهای پرقدرت، لامپ‌ها و سایر بارهای DC.

شارژر باتری: طراحی مدارات شارژ ساده برای باتری‌های با جریان متوسط.

پروژه‌های الکترونیک و دی‌آی‌وای: استفاده در پروژه‌های آردوینو، رباتیک و مدارات آموزشی.

جایگزین‌های مناسب:
BD131, BD185, BD187, BD189, MJE182, MJE222, TIP31, 2SD1693, 2SC4342, 2SD1018

نکته فنی مهم: تَب فلزی این ترانزیستور به پایه کلکتور متصل است، بنابراین در هنگام نصب روی هیت‌سینک به عایق‌کاری مناسب توجه کنید. با توجه به توان مصرفی تا ۱۲.۵ وات، نصب هیت‌سینک برای کار در جریان‌های بالا ضروری است.
