دستهبندی : ترانزیستور

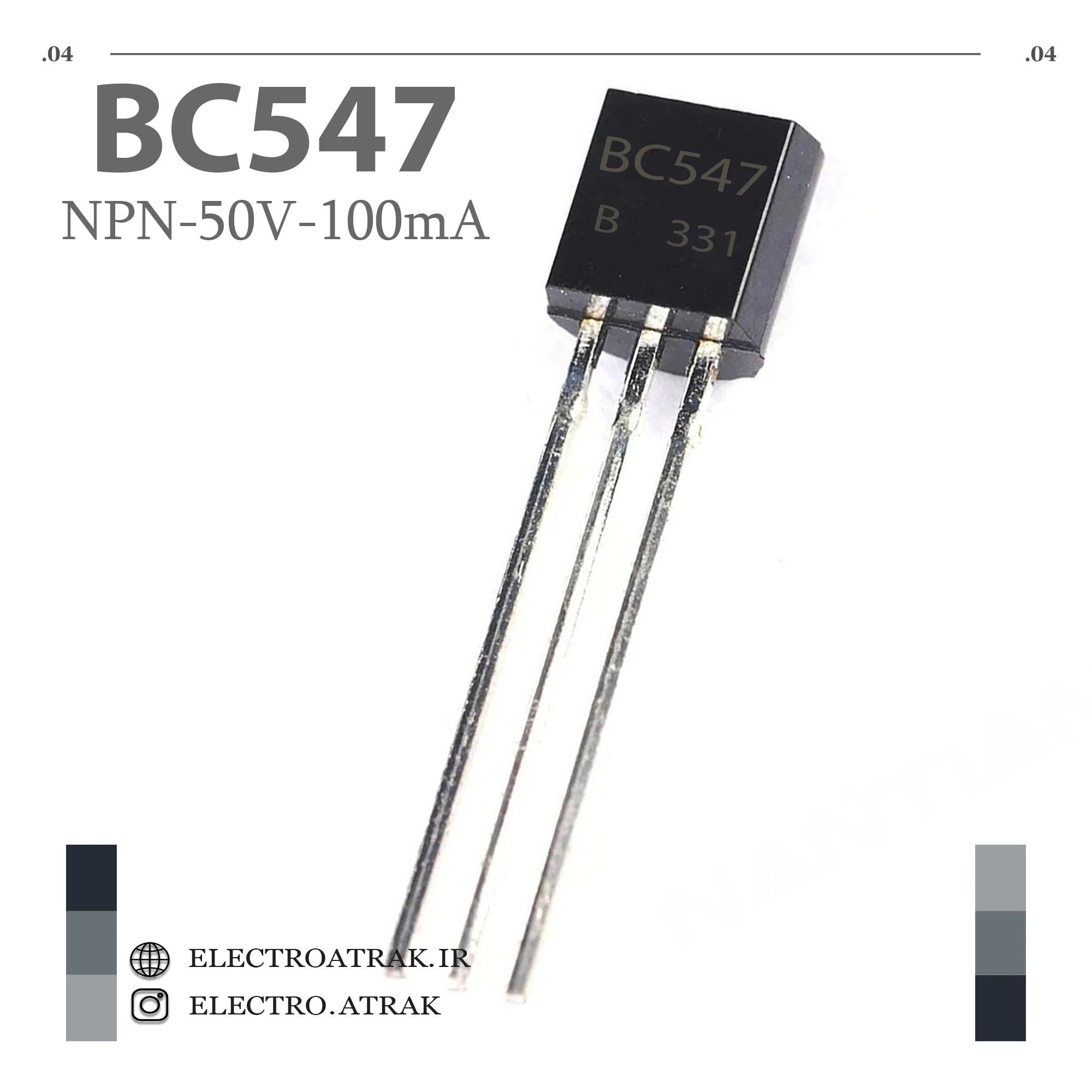

ترانزیستور BC547 نوع NPN پکیج TO-92
BC 547 NPN transistor, TO-92 package
حداکثر ولتاژ قابل تحمل : 50 ولت
حداکثر جریان قابل تحمل : 100 میلی آمپر
نوع پکیج : TO-92
نوع کانال : منفی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.
ترانزیستور BC547 NPN پکیج TO-92
ترانزیستور BC547 یک ترانزیستور دوقطبی (BJT) از نوع NPN است که به طور گسترده در مدارهای الکترونیکی آنالوگ و دیجیتال استفاده می‌شود. این ترانزیستور با پکیج کوچک و استاندارد TO-92، گزینه‌ای ایده‌آل برای پروژه‌های آزمایشگاهی، مدارهای آموزشی و محصولات الکترونیکی با اندازه‌ی کوچک محسوب می‌شود.
مشخصات فنی :
ولتاژ کلکتور-امیتر (VCEO): 45V
ولتاژ کلکتور-بیس (VCBO): 50V
ولتاژ امیتر-بیس (VEBO): 6V
جریان کلکتور پیوسته (IC): 100mA
جریان کلکتور پیک (ICM): 200mA
توان نامی (PD): 500mW
بهره جریان (hFE): 110-800 (در جریان 2mA)
فرکانس قطع (fT): 300MHz (حداکثر فرکانس کاری)
کاربردهای تخصصی:
مدارهای تقویت‌کننده:
تقویت‌کننده‌های صوتی (Audio Amplifiers)
تقویت‌کننده‌های سیگنال‌های ضعیف
مراحل خروجی در مدارهای با توان پایین
کاربردهای سوئیچینگ:
راه‌اندازی رله‌ها و سولنوئیدهای کوچک
کنترل روشن/خاموش LEDها
درایور موتورهای DC کوچک
مدارهای دیجیتال و منطقی:
بافرهای منطقی
درایورهای نمایشگر (Display Drivers)
مدارهای تایمر و نوسان‌ساز
کاربردهای آموزشی:
پروژه‌های مبتدی و پیشرفته الکترونیک
آزمایش‌های مدارهای ترانزیستوری
شبیه‌سازی مدارهای پایه الکترونیک
🔹 مزایای کلیدی:
✅ قیمت بسیار مقرون‌به‌صرفه
✅ در دسترس بودن گسترده
✅ قابلیت اطمینان بالا در کاربردهای عمومی
✅ سازگاری با بردبورد و PCB
✅ گزینه‌ای ایده‌آل برای یادگیری مبانی ترانزیستورها
