دستهبندی: ترانزیستور
حداکثر ولتاژ خروجی: 100 ولت
حداکثر جریان قابل تحمل: 19 آمپر
پکیج: TO-220
نوع کانال ماسفت: مثبت
ترانزیستور ماسفت IRF9540
TERANSISTOR MOSFET IRF 9540 TO220
مشخصات
حداکثر ولتاژ خروجی
100 ولت
حداکثر جریان قابل تحمل
19 آمپر
پکیج
TO-220
نوع کانال ماسفت
مثبت
نقد و بررسی
شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.

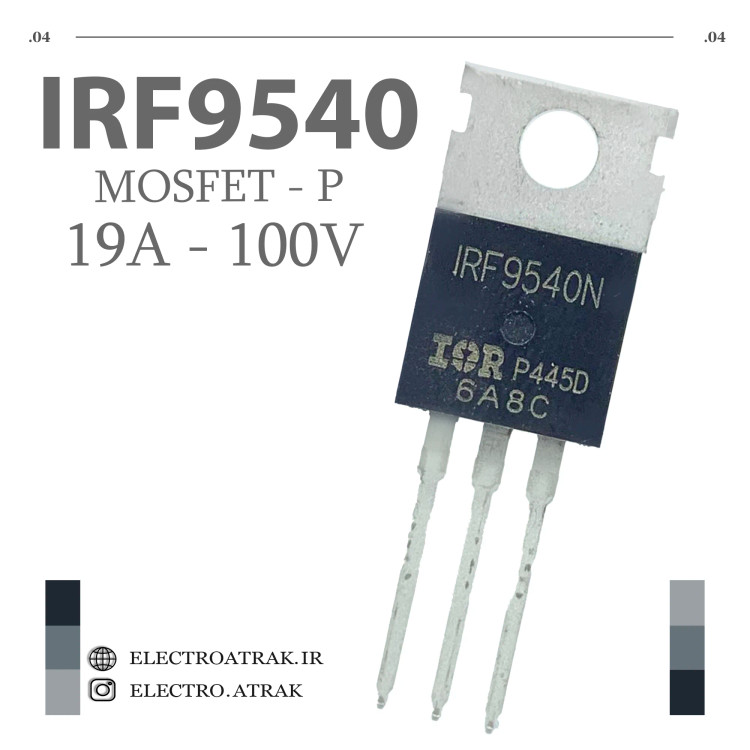

ترانزیستور ماسفت IRF9540 (P-Channel - پکیج TO-220)
IRF9540 یک ترانزیستور MOSFET P-Channel پرتوان با عملکرد بالا است که در پکیج TO-220 ارائه میشود. این ماسفت برای کاربردهای سوئیچینگ قدرت و کنترل بارهای سنگین طراحی شده است.
✅ ویژگیهای فنی:
نوع: ماسفت P-Channel
ولتاژ Drain-Source (V<sub>DSS</sub>): 100V-
جریان Drain (I<sub>D</sub>): 19A- (در دمای 25°C)
مقاومت روشن (R<sub>DS(on)</sub>): 0.2Ω (در V<sub>GS</sub> = -10V)
ولتاژ گیت (V<sub>GS</sub>): ±20V
توان نامی (P<sub>D</sub>): 125W
پیکربندی پایه: گیت (G)، درین (D)، سورس (S)
پکیج: TO-220 (سه پایه با هیت سینک فلزی)
دمای کاری: -55°C تا +175°C
🔹 کاربردهای اصلی:
منابع تغذیه سوئیچینگ (SMPS)
مدارهای کنترل موتور DC
سیستمهای UPS
درایورهای LED پرتوان
مدارهای H-Bridge
کنترل بارهای القایی
مبدلهای DC-DC
شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
