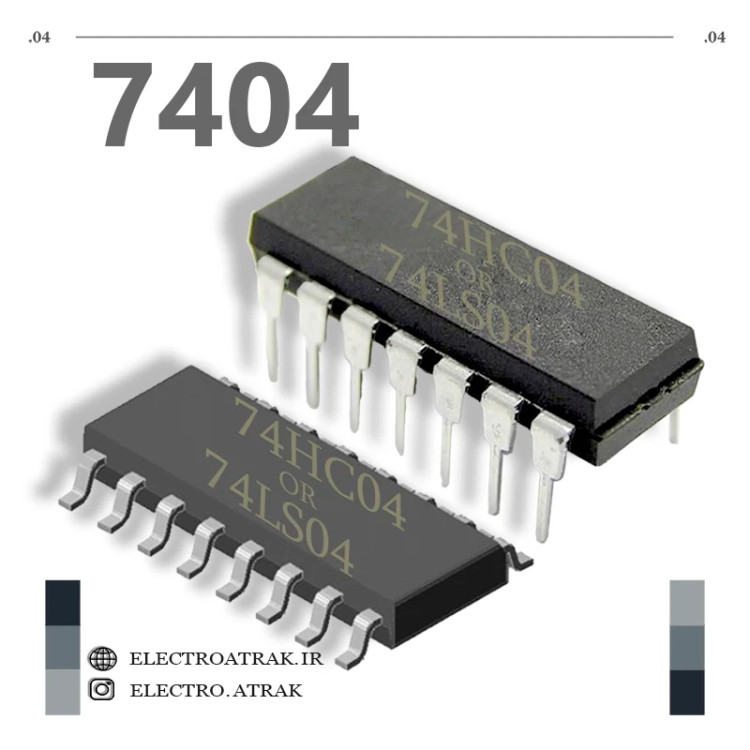

تراشه آیسی 7404 گیت NOT

شما عزیزان می نوانید برای تهیه و یا مشاهده دیگر آیسی ها سری TTL - 74XX در شماره ها و پکیج های مختلف کلیک کنید.

توضیحات: تراشه آی‌سی 7404 یک مدار مجتمع (IC) چهار گیت NOT (یا NOT منطقی) مجزا است. هر گیت NOT، ورودی تک و خروجی تک دارد و ورودی منطقی 0 را به 1 و ورودی منطقی 1 را به 0 تبدیل می‌کند. این عمل معکوس‌سازی سیگنال منطقی، نقش کلیدی در طراحی مدارهای منطقی دیجیتال دارد. ساختار داخلی این آی‌سی شامل ترانزیستورها و دیودهاست و به عنوان یک بلوک سازنده در طراحی مدارهای منطقی دیجیتال به کار می‌رود. این تراشه در کاربردهای گوناگون، از جمله ساخت دروازه‌های منطقی پیچیده‌تر، مدارهای مقایسه‌ای و سیستم‌های دیجیتال، کاربرد دارد.

ویژگی‌ها:

    عملکرد: هر گیت NOT، ورودی تک و خروجی تک دارد و ورودی منطقی 0 را به 1 و ورودی منطقی 1 را به 0 تبدیل می‌کند. این عمل، معکوس‌سازی سیگنال منطقی است.
    ساختار: مدار داخلی با استفاده از ترانزیستورها و دیودها پیاده‌سازی شده است.
    کاربرد: در ساخت دروازه‌های منطقی پیچیده‌تر، مدارهای مقایسه‌ای و سیستم‌های دیجیتال استفاده می‌شود.
    موارد استفاده: ساخت مدارهای منطقی دیجیتال، طراحی سیستم‌های کنترل، و کاربردهای منطقی.
    مشخصات فنی: (در صورت موجود بودن، مشخصات فنی مانند ولتاژ تغذیه، جریان مصرفی، سرعت سوئیچینگ، و …).

کاربردها:

    مدارهای مقایسه‌ای: برای مقایسه دو مقدار منطقی استفاده می‌شود.
    دروازه‌های منطقی: در ترکیب با دیگر گیت‌های منطقی، دروازه‌های پیچیده‌تری را تشکیل می‌دهد.
    سیستم‌های دیجیتال: به عنوان بخشی از مدارهای منطقی در سیستم‌های دیجیتال استفاده می‌شود.

مزایا:

    سادگی: ساختار ساده و قابل فهم.
    قیمت مناسب: عموما قیمت مقرون‌به‌صرفه دارد.
    راحتی استفاده: به عنوان بلوکی پایه در طراحی قابل استفاده است.
