دستهبندی : تراشه آیسی IC

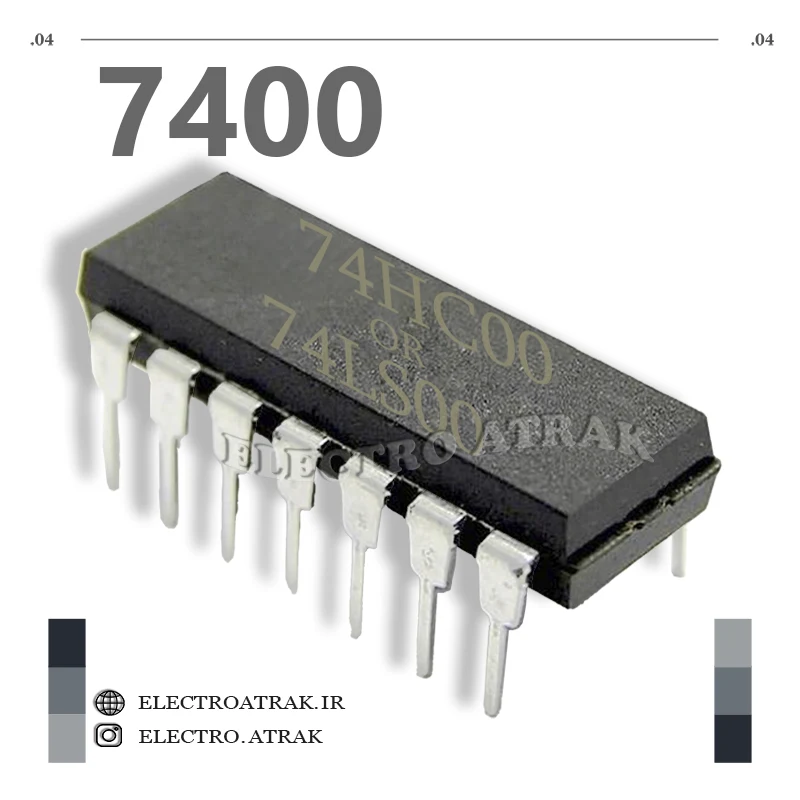

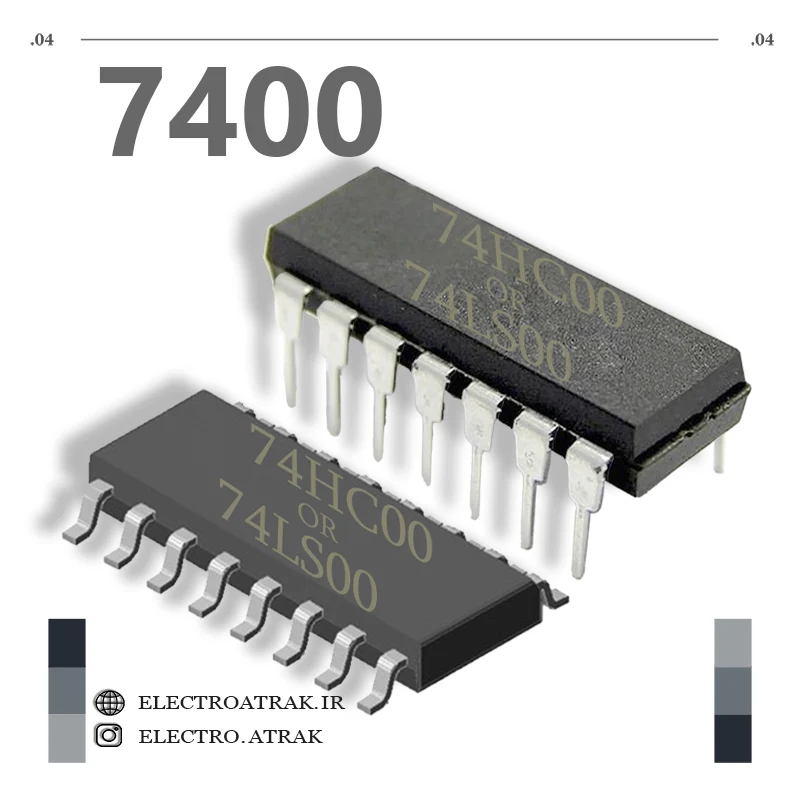

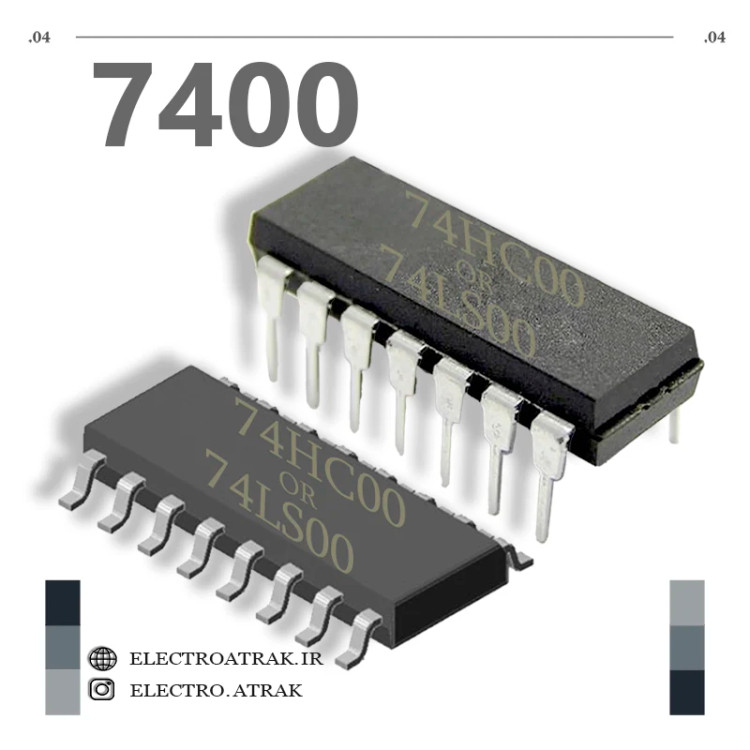

تراشه آیسی 7400 گیت NAND
7400 74LS00 74HC00
نوع آیسی : TTL
تعداد پایه : 14 عدد
پکیج : DIP , SMD
کاربرد : فلیپ و فلاپ - دی مالتی پلکسر
شما عزیزان می نوانید برای تهیه و یا مشاهده دیگر آیسی ها سری TTL - 74XX در شماره ها و پکیج های مختلف کلیک کنید.
آیسی 7400 شامل چهار گیت NAND مستقل است. این آیسی یکی از پایه‌ای‌ترین و پرکاربردترین قطعات در الکترونیک دیجیتال است. هر گیت NAND دارای دو ورودی و یک خروجی است. خروجی گیت NAND تنها زمانی صفر (Low) است که هر دو ورودی آن یک (High) باشند، در غیر این صورت خروجی یک (High) خواهد بود.
کاربردها:
مدارهای منطقی: ساخت انواع مدارهای منطقی مانند AND، OR، NOR و XOR
فلیپ فلاپ‌ها: ساخت فلیپ فلاپ‌های SR، JK و D
انکدرها و دیکدرها: پیاده‌سازی انکدرها و دیکدرهای ساده
مالتی‌پلکسرها و دی‌مالتی‌پلکسرها: ساخت مالتی‌پلکسرها و دی‌مالتی‌پلکسرهای ابتدایی
اسیلاتورها: ایجاد اسیلاتورهای ساده با استفاده از گیت‌های NAND
ویژگی‌ها:
ولتاژ تغذیه: معمولاً 5 ولت DC
تعداد گیت: 4 گیت NAND
نوع بسته‌بندی: DIP (Dual In-line Package) و SMD (Surface Mount Device)
دمای کاری: معمولاً بین 0 تا 70 درجه سانتی‌گراد
آیسی 7400 به دلیل سادگی، قیمت پایین و کاربرد گسترده، یک انتخاب مناسب برای پروژه‌های الکترونیکی و آموزشی است.
