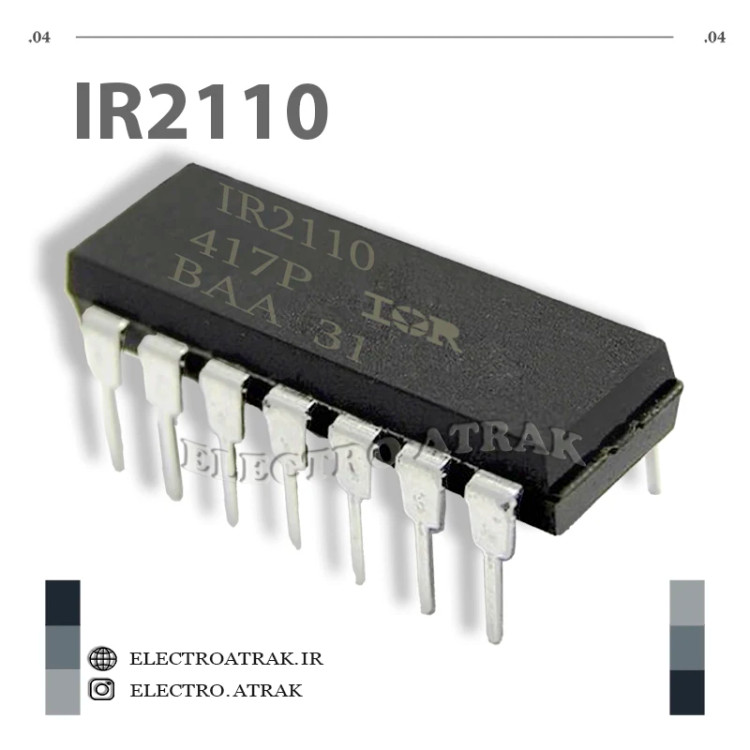

تراشه درایور ماسفت اورجینال IR2110

شما عزیزان می نوانید برای تهیه و یا مشاهده دیگر آیسی ها درایور در شماره ها و پکیج های مختلف کلیک کنید.

IR2110 یک درایور ماسفت/IGBT ولتاژ بالا و سرعت بالاست. این تراشه برای کنترل ماسفت‌ها و IGBT‌ها در کاربردهای مختلف مانند درایوهای موتور، منبع تغذیه و اینورترها طراحی شده است. IR2110 دارای کانال‌های بالا و پایین مستقل است که امکان کنترل نیم پل (Half-Bridge) را فراهم می‌کند. این درایور با استفاده از تکنولوژی HVIC (High Voltage Integrated Circuit) ساخته شده است که امکان عملکرد با ولتاژ بالا و سرعت سوییچینگ بالا را فراهم می‌کند.

ویژگی‌ها:

    نوع آی‌سی: درایور ماسفت/IGBT نیم پل (Half-Bridge)
    ولتاژ تغذیه: 10 تا 20 ولت (VCC)
    ولتاژ بالای شناور (Floating): تا 500 ولت
    جریان خروجی: +/- 2 آمپر (Peak)
    سرعت سوییچینگ: سرعت سوییچینگ بالا
    زمان تاخیر انتشار: زمان تاخیر انتشار کم (معمولاً کمتر از 100 نانوثانیه)
    کانال‌های خروجی: کانال‌های بالا (HO) و پایین (LO) مستقل
    ورودی‌های سازگار با TTL/CMOS: ورودی‌ها با سطح منطقی TTL و CMOS سازگار هستند.
    نوع بسته‌بندی: DIP-14 (Dual In-line Package) یا SOIC-14 (Small Outline Integrated Circuit)

کاربردها:
درایوهای موتور
منابع تغذیه سوئیچینگ
اینورترها
بالاست‌های الکترونیکی
سیستم‌های جوشکاری
سیستم‌های UPS (Uninterruptible Power Supply)
کنترل موتورهای DC براشلس (Brushless DC)
