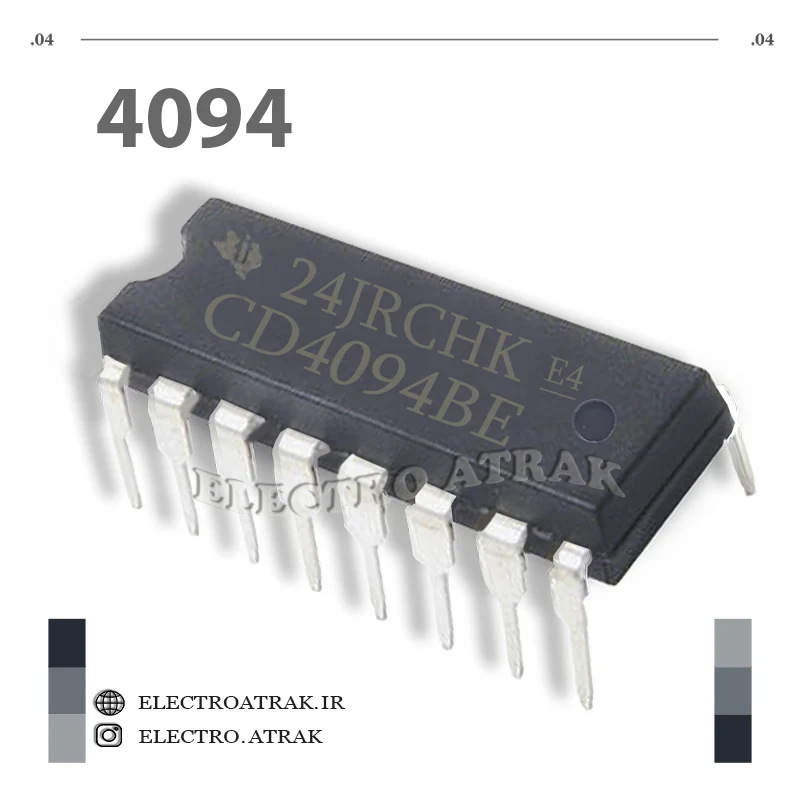

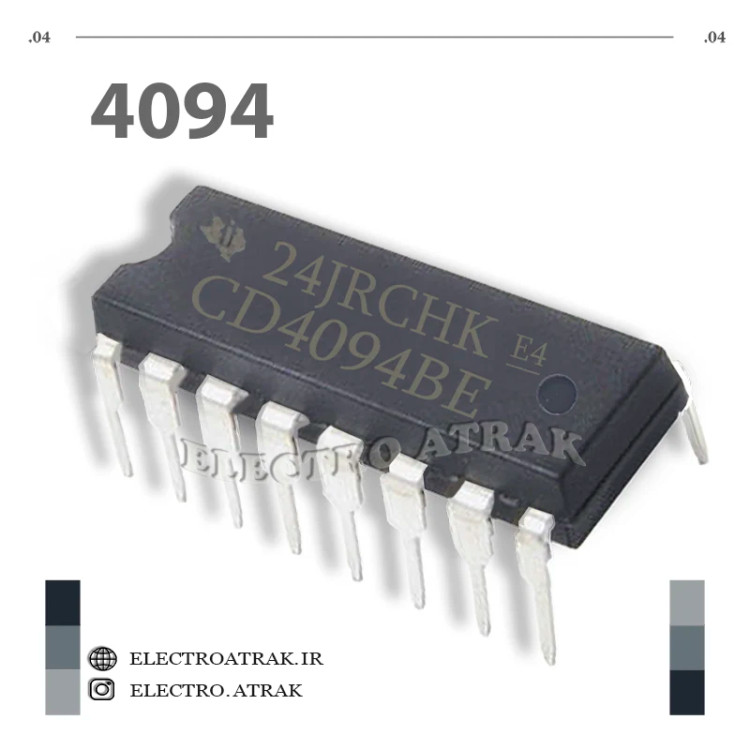

آیسی شیفت رجیستر CD 4094

شما عزیزان می نوانید برای تهیه و یا مشاهده دیگر آیسی ها سری CMOS - 40XX در شماره ها و پکیج های مختلف کلیک کنید.

آی‌سی CD4094 یک شیفت رجیستر 8 بیتی با خروجی‌های سه حالته و قابلیت ذخیره‌سازی است. این آی‌سی شامل یک رجیستر شیفت سریالی 8 بیتی، یک استیج ذخیره‌سازی 3 حالته (Tristate) و منطق کنترل برای ورودی داده سریالی (Serial Input)، فعال‌سازی خروجی (Output Enable) و کنترل خروجی سه حالته است. CD4094 به عنوان یک مبدل سریال به موازی (Serial-to-Parallel Converter) استفاده می‌شود و برای افزایش تعداد خروجی‌های یک سیستم دیجیتال با حداقل استفاده از پین‌های میکروکنترلر یا سایر آی‌سی‌ها بسیار مفید است.

ویژگی‌ها:

    نوع آی‌سی: شیفت رجیستر 8 بیتی با خروجی‌های سه حالته
    خانواده: CMOS 4000 Series
    ولتاژ تغذیه: 3 تا 15 ولت DC (مقادیر پیشنهادی معمولاً 5، 10 و 15 ولت)
    تعداد بیت‌ها: 8 بیت
    نوع خروجی: سه حالته (Tristate)
    ورودی‌ها: داده سریالی (Serial Data Input)، کلاک (Clock)، استروب (Strobe)، فعال‌سازی خروجی (Output Enable)
    خروجی‌ها: 8 خروجی موازی (Parallel Outputs)، خروجی سریال آبشاری (Serial Output Cascade)
    نوع بسته‌بندی: DIP-16 (Dual In-line Package) یا SMD (Surface Mount Device)
    دیگر ویژگی‌ها:
        قابلیت آبشاری کردن (Cascading) برای افزایش طول رجیستر
        خروجی‌های سه حالته برای اتصال به باس
        مصرف توان کم
        نویزپذیری بالا
        سازگاری با دیگر

        مدارهای CMOS

کاربردها:

    مبدل سریال به موازی (Serial-to-Parallel Conversion)
    افزایش تعداد خروجی‌های میکروکنترلر
    کنترل نمایشگرهای LED
    کنترل موتورها و رله‌ها
    مدارهای اسکن صفحه کلید (Keyboard Scanning)
    سیستم‌های جمع‌آوری داده (Data Acquisition Systems)
    کنترل روشنایی (Lighting Control)
    کنترل سیستم‌های اتوماسیون
