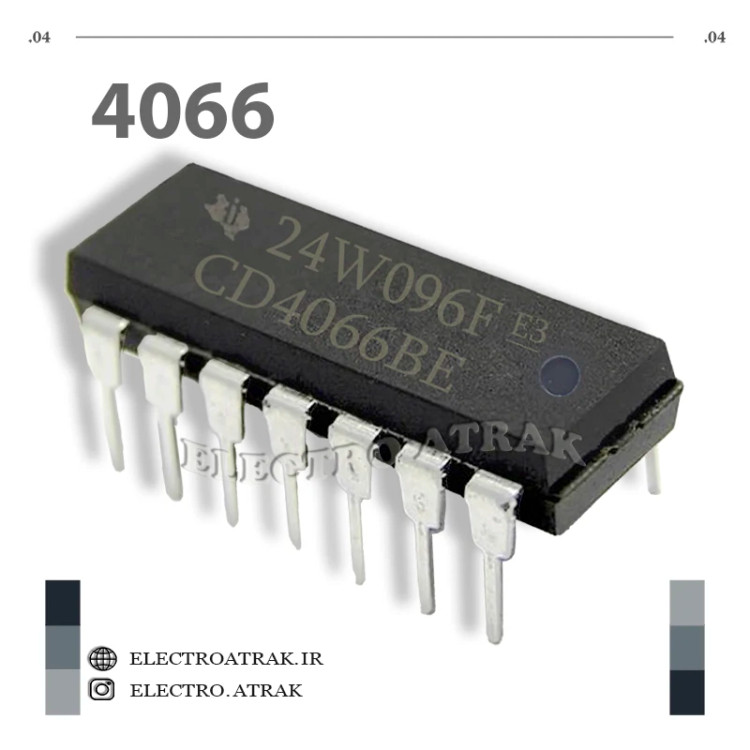

آی‌سی CD4066 یک سوییچ آنالوگ چهارگانه (Quad Bilateral Switch) CMOS است. این آی‌سی شامل چهار سوییچ آنالوگ مستقل است که هر کدام می‌توانند سیگنال‌های آنالوگ یا دیجیتال را در هر دو جهت (دو طرفه) سوئیچ کنند. هر سوییچ توسط یک سیگنال کنترلی مجزا فعال یا غیرفعال می‌شود. CD4066 به دلیل مقاومت روشن (R_ON) کم، پهنای باند گسترده و مصرف توان پایین، برای طیف وسیعی از کاربردهای سوئیچینگ سیگنال مناسب است.

ویژگی‌ها:

    نوع آی‌سی: سوییچ آنالوگ چهارگانه CMOS
    خانواده: CMOS 4000 Series
    ولتاژ تغذیه: 3 تا 15 ولت DC (مقادیر پیشنهادی معمولاً 5، 10 و 15 ولت)
    تعداد سوییچ: 4 سوییچ مستقل
    نوع سوییچ: دو طرفه (Bilateral)
    نوع بسته‌بندی: DIP-14 (Dual In-line Package) یا SMD (Surface Mount Device)
    دیگر ویژگی‌ها:

        مصرف توان کم
        نویزپذیری بالا
        مقاومت روشن کم (بهتر از CD4016)
        پهنای باند گسترده

کاربردها:

    سوئیچینگ سیگنال‌های آنالوگ
    مولتی‌پلکسرها و دی‌مولتی‌پلکسرها
    ماتریس‌های سوئیچینگ
    تقویت‌کننده‌های قابل برنامه‌ریزی
    مدارهای نمونه‌برداری و نگهداری (Sample and Hold)
    فیلترهای آنالوگ قابل تنظیم
    کنترل سیگنال‌های صوتی و تصویری
