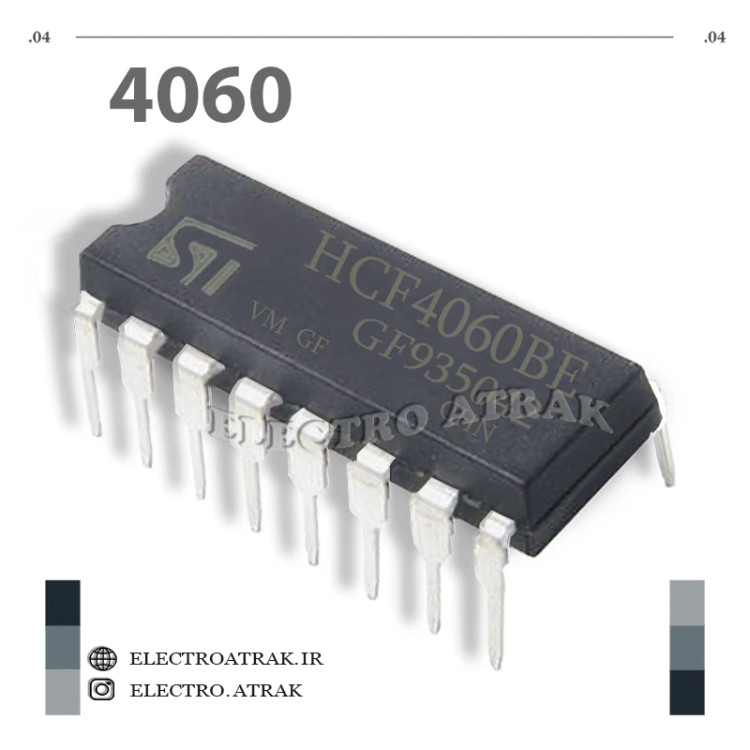

آیسی شمارنده HCF 4060

شما عزیزان می نوانید برای تهیه و یا مشاهده دیگر آیسی ها سری CMOS - 40XX در شماره ها و پکیج های مختلف کلیک کنید.

آی‌سی HCF4060 (یا CD4060) یک شمارنده باینری 14 مرحله‌ای و نوسان‌ساز CMOS است. این آی‌سی شامل یک نوسان‌ساز داخلی (که با استفاده از یک مقاومت و خازن خارجی قابل تنظیم است) و یک شمارنده باینری 14 مرحله‌ای است. خروجی‌های Q4 تا Q14 برای دسترسی به مراحل مختلف شمارنده در دسترس هستند. HCF4060 برای ایجاد تایمرهای با دوره طولانی، ژنراتورهای فرکانس پایین، تقسیم‌کننده‌های فرکانس و مدارهای کنترل مبتنی بر زمان بسیار مناسب است.

ویژگی‌ها:

    نوع آی‌سی: شمارنده باینری 14 مرحله‌ای و نوسان‌ساز CMOS
    خانواده: CMOS 4000 Series
    ولتاژ تغذیه: 3 تا 15 ولت DC (مقادیر پیشنهادی معمولاً 5، 10 و 15 ولت)
    تعداد مراحل شمارنده: 14
    خروجی‌ها: Q4 تا Q14 (11 خروجی)
    ورودی‌ها:
    نوع بسته‌بندی: DIP-16 (Dual In-line Package) یا SMD (Surface Mount Device)
    دیگر ویژگی‌ها:
        مصرف توان کم
        نویزپذیری بالا
        نیاز به قطعات خارجی کم
        ریست مستر (MR) برای بازگشت به حالت اولیه

کاربردها:

    تایمرهای با دوره طولانی
    ژنراتورهای فرکانس پایین
    تقسیم‌کننده‌های فرکانس
    مدارهای کنترل مبتنی بر زمان
    تولید پالس
    سیستم‌های روشنایی خودکار
    بازی‌های الکترونیکی
