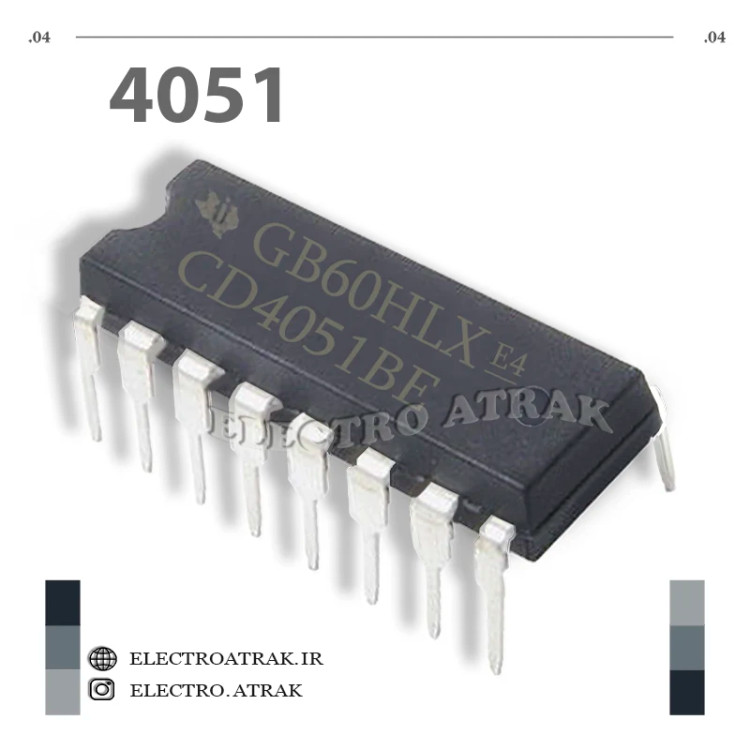

آیسی مالتی پلکسر CD 4051

شما عزیزان می نوانید برای تهیه و یا مشاهده دیگر آیسی ها سری CMOS - 40XX در شماره ها و پکیج های مختلف کلیک کنید.

آی‌سی CD4051  یک مالتی‌پلکسر/دی‌مالتی‌پلکسر آنالوگ 8 کاناله تک قطبی (Single-Pole 8-Position, SP8T) است. این آی‌سی امکان انتخاب یکی از هشت کانال ورودی/خروجی آنالوگ را از طریق سه خط کنترلی باینری (A, B, C) فراهم می‌کند. سیگنال آنالوگ انتخاب شده به یک پین خروجی/ورودی مشترک منتقل می‌شود. CD4051 به عنوان یک مالتی‌پلکسر برای انتخاب یکی از چندین سیگنال ورودی و ارسال آن به یک خروجی، و به عنوان یک دی‌مالتی‌پلکسر برای هدایت یک سیگنال ورودی به یکی از چندین خروجی قابل استفاده است. این آی‌سی برای کاربردهای سوئیچینگ آنالوگ و دیجیتال، انتقال داده و مسیریابی سیگنال مناسب است.

ویژگی‌ها:

    نوع آی‌سی: مالتی‌پلکسر/دی‌مالتی‌پلکسر آنالوگ 8 کاناله CMOS
    خانواده: CMOS 4000 Series
    ولتاژ تغذیه: 3 تا 15 ولت DC (مقادیر پیشنهادی معمولاً 5، 10 و 15 ولت)
    تعداد کانال: 8
    کنترل:
        3 خط کنترلی باینری (A, B, C)
        Enable (INH) - فعال/غیرفعال کردن مالتی‌پلکسر
    نوع بسته‌بندی: DIP-16 (Dual In-line Package) یا SMD (Surface Mount Device)
    دیگر ویژگی‌ها:
        مصرف توان کم
        نویزپذیری بالا
        محدوده ولتاژ سیگنال آنالوگ گسترده
        قابلیت عملکرد دو طرفه (Bi-Directional)

کاربردها:

    سوئیچینگ سیگنال‌های آنالوگ
    انتخاب ورودی‌های سنسور
    سیستم‌های نمونه‌برداری داده
    مسیریابی سیگنال
    مدارهای اندازه‌گیری
    تجهیزات صوتی و تصویری
    سیستم‌های کنترل
