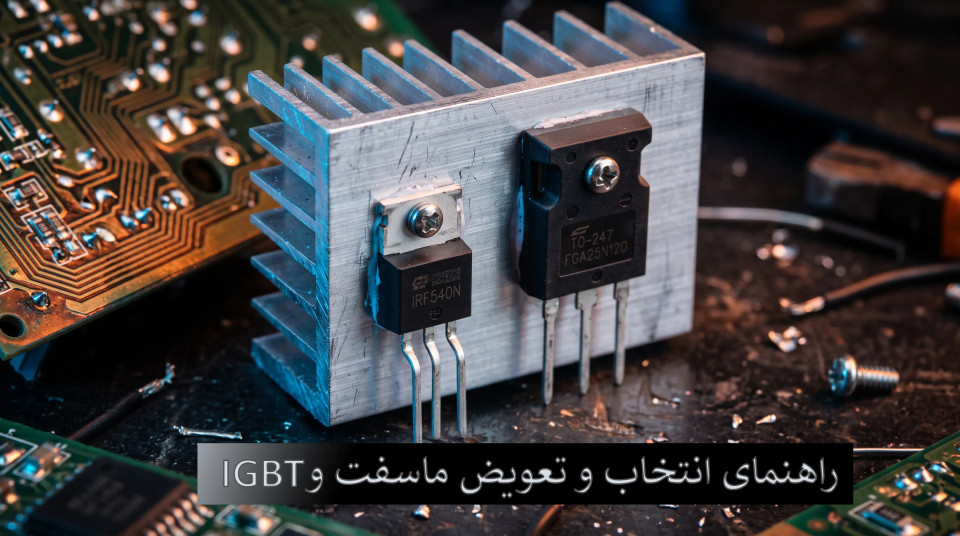

راهنمای جامع انتخاب، جایگزینی و تعویض ترانزیستورهای ماسفت و IGBT در تعمیرات

سوختن مجدد سوییچهای قدرت پس از تعویض، ناشی از خطاهای رایج در معادلیابی یا تست نشدن مدار گیت است. در این مقاله تخصصی، تفاوتهای کلیدی ماسفت و IGBT، جدول قطعات پرکاربرد و جایگزین، مراحل ایمن راهاندازی با تست لامپ و نحوه تشخیص ترانزیستور اصل را مرور میکنیم.
سوختن سوییچهای قدرت (ماسفت و IGBT) شایعترین خرابی در دستگاههای جوش اینورتری، اینورترهای خودرویی، منابع تغذیه سوئیچینگ (SMPS) و درایوهای صنعتی است. در اغلب موارد، تعویض مستقیم قطعه سوخته با یک شماره فنی تصادفی یا مشابه بدون بررسی مشخصات کلیدی، به انفجار مجدد قطعه در لحظه استارت (Flash-over) منجر میشود. این راهنما الزامات فنی انتخاب، معادلیابی و مراحل عملی تعویض این دو خانواده نیمههادی را بررسی میکند.

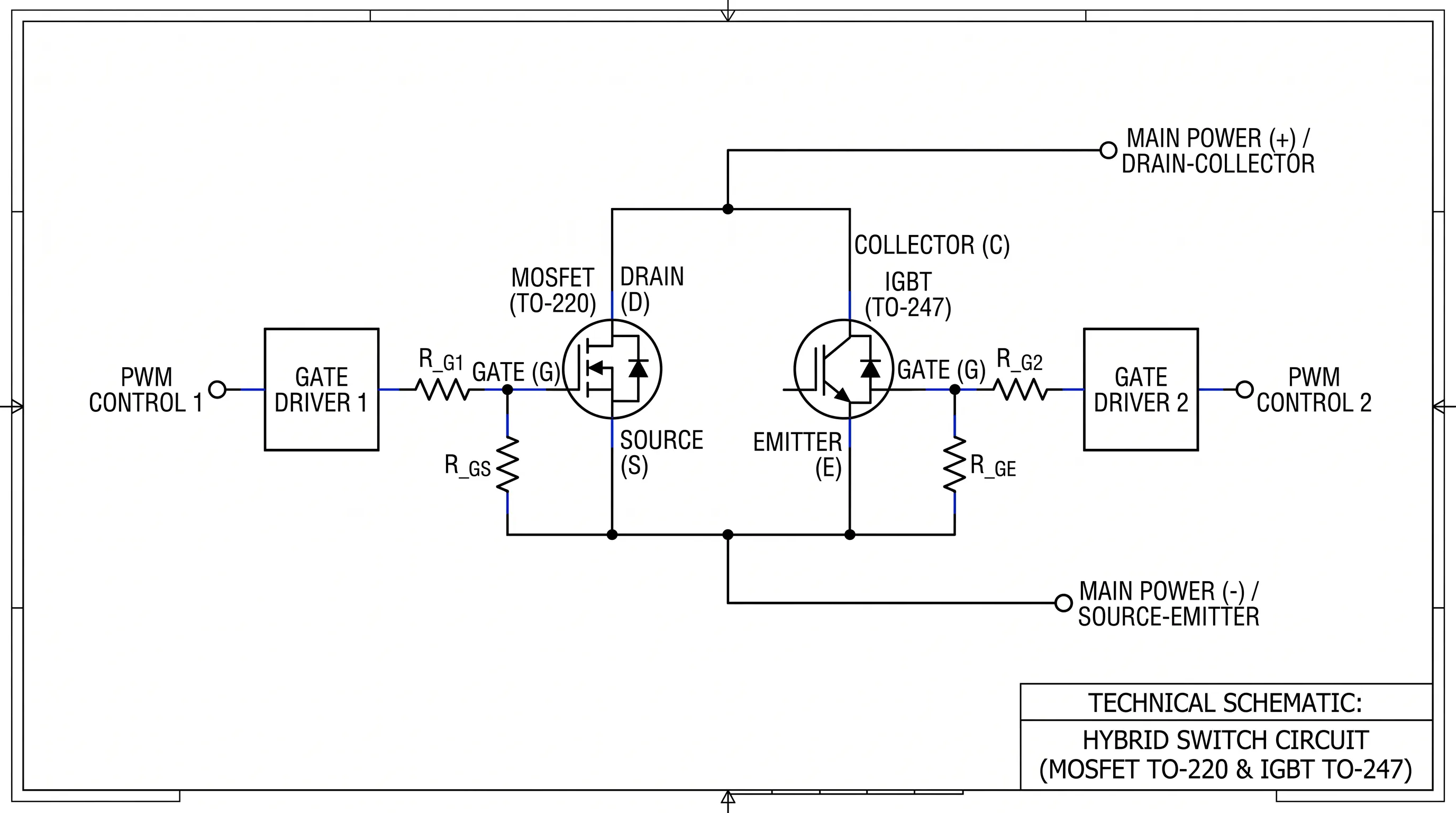

۱. تفاوت کاربردی ماسفت و IGBT در طراحی مدار
ماسفت و IGBT هر دو سوییچهای کنترلشونده با ولتاژ گیت هستند، اما ساختار سیلیکونی و رفتار متفاوتی در برابر ولتاژ و فرکانس دارند:
-
ماسفت (Power MOSFET): یک قطعه تکقطبی (Unipolar) با سرعت قطع و وصل بسیار بالا (دهها تا صدها کیلوهرتز). در ولتاژهای کاری پایین (زیر ۲۵۰ ولت) تلفات هدایتی فوقالعاده پایینی دارد، اما در ولتاژهای بالاتر مقاومت داخلی آن ($R_{DS(on)}$) به شدت افزایش مییابد.
-
آیجیبیتی (IGBT): ترکیبی از ورودی ماسفت و خروجی ترانزیستور BJT. به عنوان قطعه دوقطبی (Bipolar)، افت ولتاژ هدایت آن ($V_{CE(sat)}$) در جریانهای بسیار بالا و ولتاژهای فراتر از ۴۰۰ ولت تقریباً ثابت میماند؛ در نتیجه برای توانهای بالا و فرکانسهای کاری متوسط (زیر ۵۰ کیلوهرتز) انتخابی ایدهآل است.
پارامتر مقایسهای ماسفت توان (Power MOSFET) IGBT محرک هدایت ولتاژ گیت ولتاژ گیت محدوده ولتاژ بهینه ۱۲ تا ۲۵۰ ولت (در کاربردهای خاص تا ۸۰۰ ولت) ۴۰۰ تا ۱۲۰۰ ولت به بالا سرعت سوییچینگ بسیار بالا (تا چند مگاهرتز) متوسط (عموماً تا ۵۰ کیلوهرتز) تلفات هدایتی در جریان بالا متناسب با I² × RDS(on) (وابسته شدید به دما) متناسب با I × VCE(sat) (پایدارتر در آمپراژ بالا) کاربرد در بردهای تعمیری اینورتر ۱۲ به ۲۲۰، پاور کامپیوتر و ماینر، DC-DC دستگاه جوش اینورتر، اینورتر آسانسور و پمپ، کوره القایی
۲. پارامترهای حیاتی در معادلیابی ماسفت و IGBT
هنگام پیدا کردن قطعه جایگزین، هرگز تنها به همشکل بودن پکیج (TO-220 یا TO-247) یا آمپر نامی روی برگه اطلاعات تکیه نکنید. پارامترهای زیر باید مورد تطبیق قرار گیرند:
معیارهای معادلیابی ماسفت
-
ولتاژ تحمل درین-سورس (VDSS): ولتاژ شکست قطعه معادل باید برابر یا حداقل ۲۰ درصد بیشتر از قطعه اصلی باشد تا اسپایکهای القایی سلف را مهار کند.
-
مقاومت درین-سورس در حالت روشن (RDS(on)): قطعه معادل باید مقاومت هدایت برابر یا کمتر از قطعه اصلی داشته باشد. مقاومت بالاتر مستقیماً باعث داغ شدن شدید ترانزیستور و سوختن حرارتی میشود.
-
جریان درین پیوسته (ID در دمای ۱۰۰ درجه): عدد درج شده در عنوان قطعه مربوط به دمای ۲۵ درجه است؛ در عمل باید مقدار جریان در دمای کاری (۱۰۰ درجه سانتیگراد) بررسی شود.
-
بار کل گیت (Qg) و ظرفیت ورودی (Ciss): اگر Qg ترانزیستور جدید به مراتب بیشتر از قطعه قبلی باشد، مدار درایور گیت توانایی شارژ سریع آن را نخواهد داشت و قطعه در ناحیه خطی داغ میکند.
-
دیود هرزگرد داخلی (Body Diode): در توپولوژیهای پل کامل (Full-Bridge) و نیمپل، سرعت بازیابی دیود داخلی (trr) حیاتی است.
معیارهای معادلیابی IGBT
-
ولتاژ کلکتور-امیتر (VCES): معمولاً در رده ۶۰۰ یا ۱۲۰۰ ولت قرار دارند؛ هرگز نباید از ولتاژ پایینتر استفاده کرد.
-
جریان اشباع کلکتور (IC در دمای ۱۰۰ درجه): باید معادل یا بالاتر از مدل فابریک مدار باشد.
-
وجود دیود هرزگرد معکوس (Co-pack Diode): در دستگاههای جوش و بردهای پل H، وجود دیود موازی داخلی الزامی است (مانند پیشوند یا پسوند FGH40N60SFD). نصب IGBT بدون دیود داخلی در این مدارها منجر به سوختن قطعه در اولین سیکل خاموشی میشود.
۳. بررسی قطعات پرکاربرد بازار تعمیرات و گزینههای جایگزین
ماسفتهای ولتاژ پایین (اینورتر خودرو، سیستمهای صوتی و پاور ۱۲ تا ۴۸ ولت)
-
ترانزیستور ماسفت IRFZ44N: گزینه استاندارد بخش سوئیچینگ مدارات ۱۲ ولت. در صورت نیاز به جریان بالاتر، میتوان آن را با ترانزیستور ماسفت IRF3205 تعویض کرد.
-
ترانزیستور 75NF75: مناسب برای سیستمهای ۲۴ تا ۴۸ ولت (اسکوتر برقی، یوپیاسهای صنعتی).
-
ماسفتهای ولتاژ بالا:
-
ترانزیستور ماسفت 13N50: به کار رفته در طبقه اولیه منابع تغذیه سوئیچینگ و پاورها.
-
ترانزیستورهای IGBT:
-
ترانزیستور IGBT 40N60: پرکاربردترین سوییچ در دستگاههای جوشکاری اینورتری.
-
ترانزیستور اورجینال IGBT 60N60 پکیج TO-247: توان بالاتر برای دستگاههای جوشکاری سنگین و صنعتی.
ماسفتهای ولتاژ بالا (پاور ماینر، سوییچینگهای Flyback)
-
13N50 و 20N50 (ولتاژ ۵۰۰ ولت / ۱۳ تا ۲۰ آمپر / پکیج TO-220 و TO-247): به کار رفته در طبقه اولیهی منابع تغذیه سوئیچینگ و مدار اصلاح ضریب توان (PFC). معادلیابی این بخش به شدت به پارامتر RDS(on) حساس است.
ترانزیستورهای IGBT (دستگاه جوش اینورتر و برش پلاسما)
-
40N60 (ولتاژ ۶۰۰ ولت / ۴۰ آمپر): پرکاربردترین سوییچ در دستگاههای جوشکاری اینورتری تکبرد و سه برد. مدلهای مجهز به دیود فست داخلی در بازار استفاده میشوند.
-
60N60 (ولتاژ ۶۰۰ ولت / ۶۰ آمپر / پکیج TO-247): توان بالاتر برای دستگاههای جوشکاری سنگین و اینورترهای صنعتی ۲۰۰ تا ۲۵۰ آمپر. جایگزینی ۴۰N۶۰ با ۶۰N۶۰ مشروط به سلامت درایور گیت، ظرفیت جریاندهی و پایداری خنککاری را افزایش میدهد.
| پارتنامبر اصلی | نوع و پکیج | مشخصات کلیدی | گزینههای جایگزین معتبر |
| IRFZ44N | کانال N پکیج TO-220 | ۵۵ ولت / ۴۹ آمپر / ۱۷.۵ میلیاهم | IRF3205, STP55NF06, IRFB3306 |
| IRF3205 | کانال N پکیج TO-220 | ۵۵ ولت / ۱۱۰ آمپر / ۸.۰ میلیاهم | IRFB7430, IRFB3077, HY4008 |
| 75NF75 | کانال N پکیج TO-220 | ۷۵ ولت / ۸۰ آمپر / ۱۱ میلیاهم | IRFB4110, STP80NF70 |
| 40N60 | آیجیبیتی دیوددار پکیج TO-247 | ۶۰۰ ولت / ۴۰ آمپر / افت ولتاژ ۱.۹ ولت | 60N60, FGH40N60SMD, IKW40N60T |
| 60N60 | آیجیبیتی دیوددار پکیج TO-247 | ۶۰۰ ولت / ۶۰ آمپر / افت ولتاژ ۱.۹ ولت |
RJH60F7, IKW60N60H3, FGH60N60SMD |
۴. روش استاندارد تعویض بدون ریسک سوختن مجدد
اگر ماسفت یا IGBT روی برد پودر شده یا اتصالی کرده است، تعویض مستقیم آن بدون عیبیابی بخش کنترل قطعیترین راه برای سوزاندن قطعه جدید است. رعایت مراحل زیر پیش از روشن کردن دستگاه الزامی است:
-
تخلیه کامل خازنهای الکترولیتی ولتاژ بالا: پیش از دست زدن به مدار، خازنهای ۴۰۰ ولتی صافی را توسط یک بار مقاومتی (مانند لامپ رشتهای ۱۰۰ وات) تخلیه کنید.
-
تست و احیای مدار درایور گیت: هنگام سوختن سوییچ قدرت، ولتاژ بالای کلکتور/درین اغلب به مدار گیت نفوذ کرده و المانهای تحریک را تخریب میکند. مقاومتهای سری گیت (معمولاً بین ۲.۲ تا ۴۷ اهم)، دیودهای شاتکی و زنرهای محافظ گیت (معمولاً ۱۵ تا ۱۸ ولت) را دقیقاً بررسی کنید.
-
تطبیق یکدست سوییچهای موازی: اگر سوییچها به صورت موازی در مدار بسته شدهاند، باید تمام سوییچهای آن شاخه از یک برند، یک پارتنامبر و در صورت امکان از یک سری ساخت باشند تا تقسیم جریان به طور مساوی انجام شود.
-
تست پالس گیت پیش از لحیمکاری نهایی: پیش از نصب ترانزیستورهای جدید، دستگاه را روشن کرده و با اسیلوسکوپ پالس روی پدهای گیت-امیتر را بررسی کنید. شکلموج باید مربعی، تمیز، با دامنه بین ۱۲ تا ۱۵ ولت و بدون پریدگی باشد.
-
عایقبندی و نصب هیتسینک: از سلامت پد سیلیکونی یا ورق میکا و واشر پلاستیکی عایق روی پیچها مطمئن شوید تا اتصال کوتاه بدنه رخ ندهد. یک لایه نازک و یکنواخت خمیر سیلیکون مرغوب برای انتقال حرارت کافی است.
-
راهاندازی با مدار تست لامپ سری: در اولین استارت، برق ورودی دستگاه را با یک لامپ رشتهای ۱۰۰ وات سری کنید. در صورت وجود هرگونه اتصالی پنهان، لامپ کاملاً روشن شده و مانع سوختن قطعات گرانقیمت جدید میشود.
۵. روشهای تشخیص ماسفت و IGBT اورجینال از قطعات کپی
-
تست ضخامت فلز پشت قطعه: قطعات اصلی از صفحات مسی متراکم با آبکاری یکنواخت استفاده میکنند. نمونههای بازیافتی و کپی معمولاً نازکتر، مات، دارای خط و خش یا آثار سنبادهکاری هستند.
-
اندازهگیری ظرفیت خازنی ورودی (Ciss): با یک خازنسنج یا LCR متر ظرفیت گیت-سورس یا گیت-امیتر را اندازه بگیرید. اگر دیتاشیت مقدار ۴۰۰۰ پیکوفاراد را ذکر کرده و عدد اندازهگیری شده کمتر از ۱۵۰۰ پیکوفاراد باشد، ابعاد چیپ داخلی کوچک بوده و قطعه فیک یا ضعیف است.
-
تست مقاومت روشن شدن (RDS(on)) با جریان DC: برای ماسفتها، به پایه گیت ولتاژ ۱۰ ولت اعمال کرده و جریانی چند آمپری از درین-سورس عبور دهید. مقاومت واقعی نباید با عدد قید شده در دیتاشیت کارخانه تفاوت فاحش داشته باشد.
